ガーミン イーサーネットコネクターのカット。

先日レンジャーのアルミボートRT-188のリギングをお伝えしましたが。魚探の取り付けにもちょっとした工夫が必要でした。

ガーミン魚探で前後ネットワークするのですが・・・。

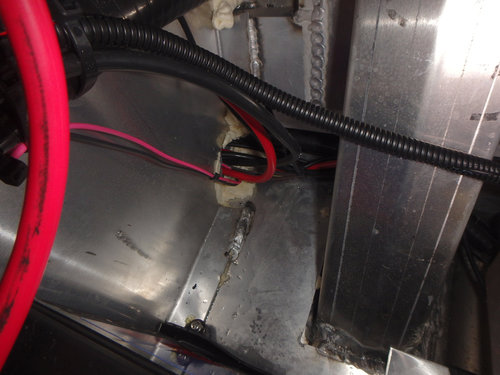

ボートの構造上発泡ウレタンが充填されていてケーブルを通す所が限られます。専用にパイプがあるのですが、他の配線もあり中々の狭さ。特にイーサーネットケーブルはコネクター部が大きく、とても通せる状態ではないですね。

そこで一旦配線をカットしてから通し、専用のマリンイーサネットケーブル端子組み立てキットRJ45で修復することに。

外被を?いて中の配線を整えます。この時、配線の色の順番に注意です。

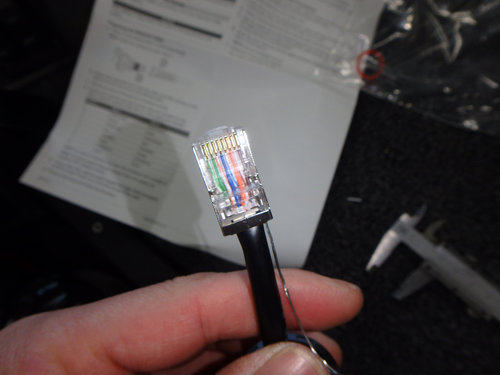

指定の長さに切ってコネクターを被せる。

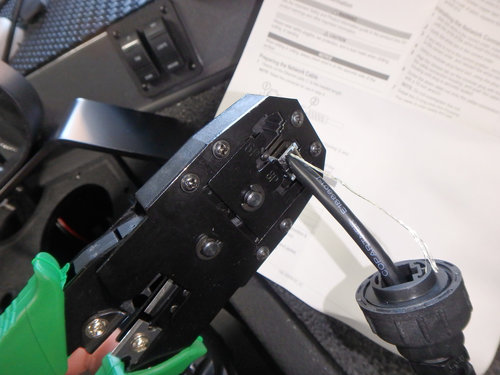

専用の工具を使用してかしめます。

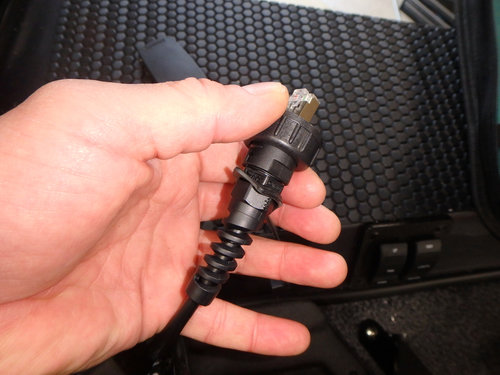

カバーを戻してこれで完了。RT-188に拘らず狭いスペースに通す場合や、配線の長さを変えたい時にはイーサネットケーブルコネクタ組立てキットRJ45は有効なアイテムですね。


イーサネットケーブルコネクタ組立てキットRJ45についてのご質問はハーツファインダー高橋(TEL090-3470-1858)までお願いお電話くださいませ。
