【2019/07/29追記】

アンテナプレゼントの対象モデルにGPSMAP7410xsvが追加されました！

ガーミン魚探の正規代理店であるG-FISHINGから朗報が届きました！

GPS魚探として、ライブスコープのモニターとしてコストパフォーマンスに優れたGPSMAP1022xsv/1222xsv/1022GPS/1022GPS。

GPSMAP1022xsv/1222xsv/1022GPS/1022GPSはタッチモデルではないものの、ジョグダイアルが付いていて感度・深度レンジ・レンジ（前方の距離）をタッチ以上に素早く調整することができます。

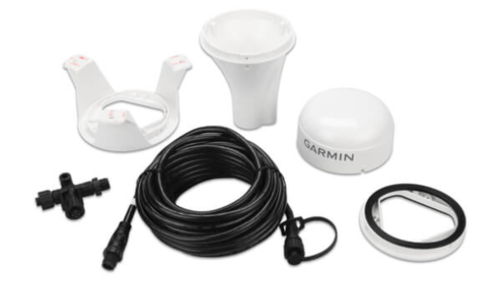

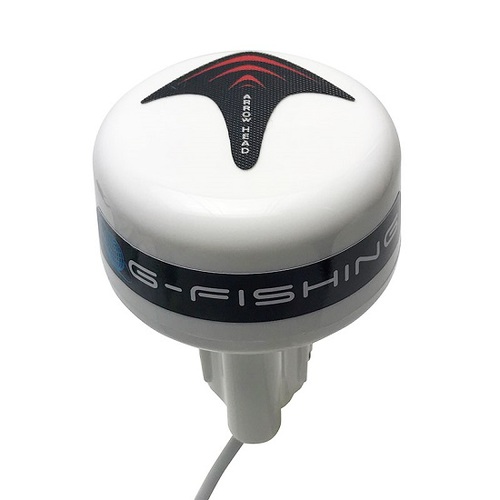

価格もお手頃なGPSMAP1022xsv/1222xsv/1022GPS/1022GPSを購入された方にはもれなく、ガーミン QZH-9AX 9軸ジャイロヘディングセンサー付き10HZ QZSS DGPSアンテナ（税別40,000円）をプレゼント！

このお得なキャンペーンは台数限定なので気になる方はお早めにどうぞ。

当該モデルのシステム構築などのご相談・ご質問はハーツファインダー高橋（TEL 090-3470-1858)まで、お気軽にご連絡ください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

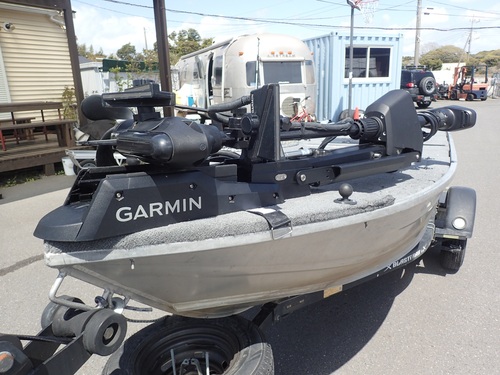

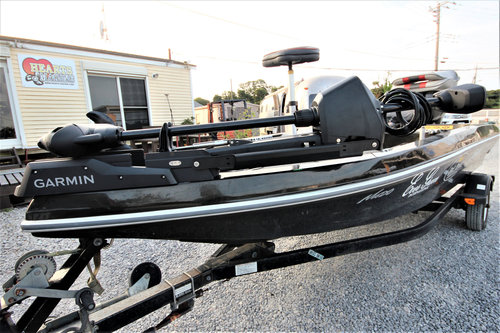

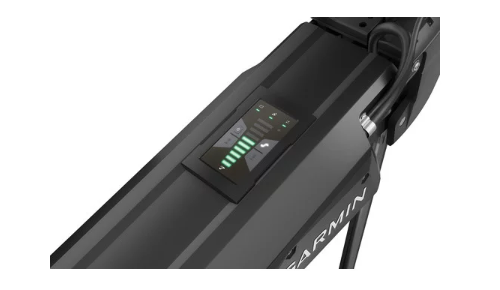

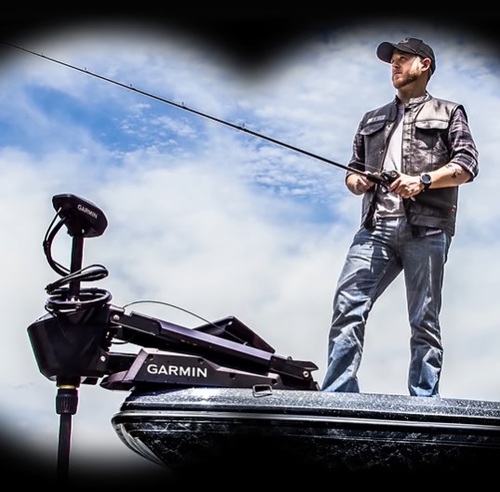

ガーミンフォース（FORCE）トローリングモーター！

7/12に閉幕したICAST2019。Best of showとBest Boat accessoryの2冠を達成したのがガーミンのフォース（FORCE）トローリングモーターです。

フォース（FORCE）トローリングモーターはアンカーロック（ウルトレックスで言うところのスポットロック機能）搭載は当然としてウルトレックスの独走を止めるために『手を組んだの！？』と思えるぐらいローランスのゴースト（GHOST）トローリングモーターと特徴が似ている上にガーミン独自の革新的な機能を有したトローリングモーターです。

◆ブラシレスモーター採用◆

フォース（FORCE）トローリングモーターはブラシレスモーターを採用しています。これにより、パワフルで速度が早く、静粛性が高く、軽量で省エネ、振動子への干渉がなく、耐久性が向上するなど、様々な利点を得たモーターになっています。

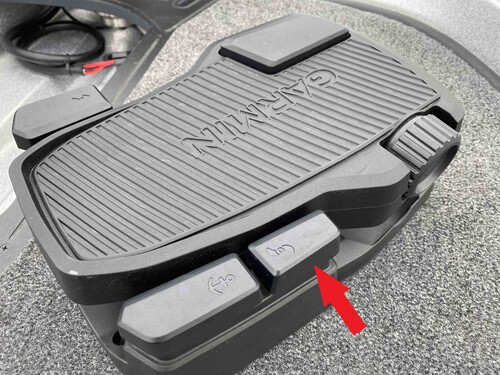

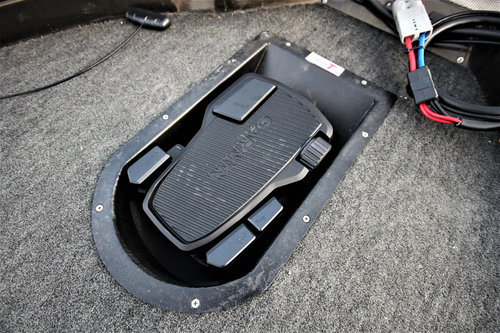

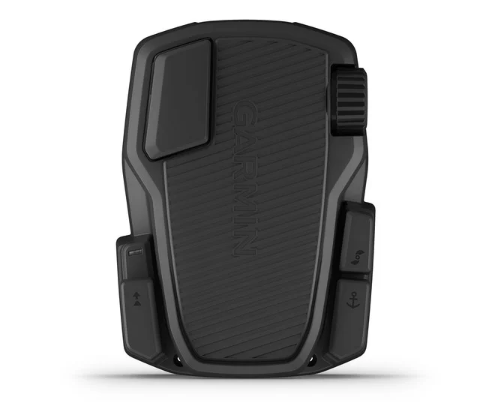

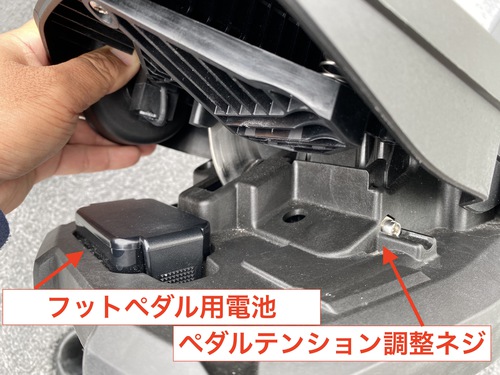

◆完全ワイヤレスフットペダル採用◆

フォース（FORCE）トローリングモーターはワイヤレスでありながらワイヤステアリングと同様の踏み心地を実現しています。フットペダルはエレキ本体と完全に独立しており、ボートからコードで電源を取ることはもちろん、単三乾電池でも動かすことができます。

◆24Vでも36Vでもどちらでも使用可◆

フォース（FORCE）トローリングモーターは1台で24Vでも36Vでもどちらでも使用できます！また、マウントにはバッテリーと推進力・GPS受信レベルを示すインジケーターが付いています。

◆GT54振動子内蔵◆

フォース（FORCE）トローリングモーターには標準でGT54UHD-TM 12pin メガイメージングオールインワンCHIRP振動子が装備されています。ブラシレスモーターなので干渉がない鮮明な映像が期待できます。

GT54UHD-TM 12pin メガイメージングオールインワンCHIRP振動子はGPSMAP8400シリーズ・ECHOMAP Ultraシリーズにしか使用できませんが、オプションのノーズコーンに付け替えることで他の振動子をパーカークランプで装着できるようになります。

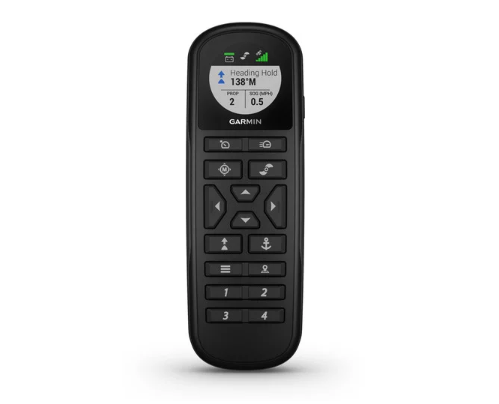

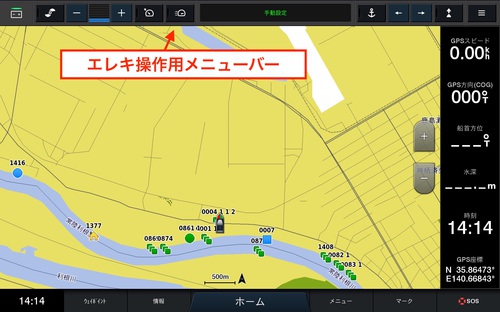

◆ガーミン魚探とリンク＆高機能リモコン付属◆

当たり前ですが、フォース（FORCE）トローリングモーターはガーミンGPSMAPシリーズ・ECHOMAPシリーズとワイヤレスでリンクします。また、フォース（FORCE）トローリングモーターにヘディングセンサーが内蔵されていることで可能となったジェスチャーステアリング機能を有した浮沈・防水リモコンが付属します。

詳しくはG-FISHINGさんの動画をご覧ください。

◆その他◆

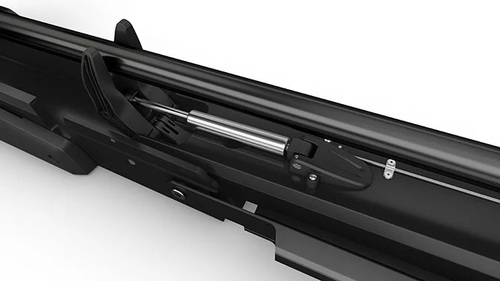

デュアルガスダンパー・エレキを上げる時にはペダルを踏まなくてもモーター部が自動で横に向く機能・マウントに振動子の配線を通せるアクセサリーホールがあるなど便利な機能も。

後発だけに付加価値の高い機能はもちろん、リモコンによるジェスチャーステアリング機能などガーミンらしい革新的な技術も盛り込まれたフォース（FORCE）トローリングモーター。

種類は50インチと57インチの2モデル。アメリカでの発売は2019年10月。気になる価格は50インチモデルが3,099ドルですからライバルの同等モデルより100ドルほど高くはなっていますが、ここまでくると誤差の範囲ですね。

魚探の勢いそのままにトローリングモーターの世界でも旋風が吹き荒れるのか！？発売が楽しみです！

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

トローリングモーターも戦国時代へ！？

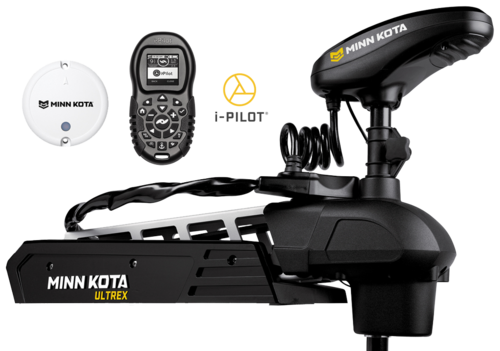

もはや必須アイテムとなったミンコタのウルトレックス。

スポットロックやアドバンストオートパイロットという機能から得られるアドバンテージはゲームチェンジャーと言っていいでしょう。当店における新艇への搭載率は100%です。

参照ブログ：http://www.heartsmarine.com/201703/post-973.html

当然、他メーカーが黙っているわけがなく、今年のクラシックEXPOではローランスとモーターガイドが7月に開催されるICAST2019でトロリングモーターを発表すると宣言しました。

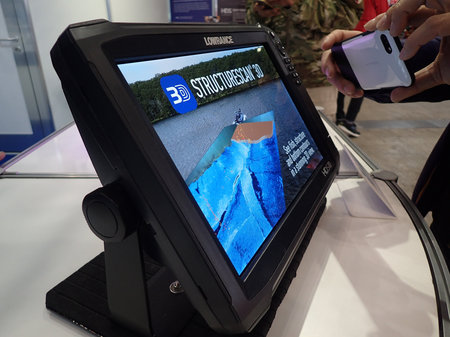

ローランス版はスクープ写真！？が出回ってますね・・・

モーターガイドはもったいぶった発表でした・・・

ローランス・モーターガイド連合が出すことは想定内でしたが、トローリングモーターブランドを持たないガーミンが出すとなると話は違ってきます。

ハッキリしたことは判りませんが、スポットロック的な機能はもちろん、ガーミン魚探との連動も間違いないでしょう。こちらもICAST2019で発表とのこと。

GPS魚探に続き、トローリングモーターの世界も三つ巴の戦国時代に突入！覇権争いが激しくなってきましたが、選択肢が増えることはユーザーにとっては喜ばしいこと。7月が楽しみですね。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミン ECHOMAP Ultra(エコーマップウルトラ)、発売間近！

今年3月の発表以降、大きな注目を集めているガーミン ECHOMAP Ultra（エコーマップウルトラ）シリーズ。

6月中旬にはデリバリーが始まります！

今回、代理店であるG-Fishingのご厚意で発売前のデモ機をお借りできましたので詳細をご紹介したいと思います。

◆サイズ＆重量◆

お約束のサイズ及び重量の測定です。ライトライブスコープユニットが内蔵されてることから、同サイズの魚探と比較すると重めです。しっかりとした架台がお勧めですね。

エコーマップウルトラ 102sv 縦194mm 横294mm 重量約3.1kg（マウント架台含む）

エコーマップウルトラ 122sv 縦229mm 横340mm 重量約3.9kg（マウント架台含む）

◆外観◆

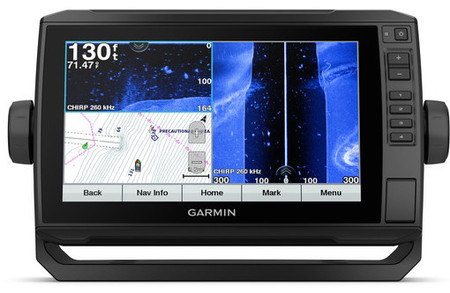

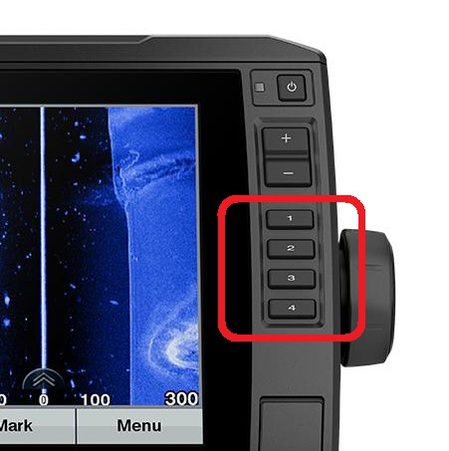

正面のデザインはECHOMAP Plus（エコーマッププラス）75sv・95svとほぼ同じでサイドに拡大縮小ボタンと4つのショートカットキーが配列されたシンプルな外観です。SDスロットはふたつで使い分けが可能です。

重量が増えたことでベイルマウントやコの字架台がアルミ製に変更されてます。また、ベイルマウントのロック方式もワンタッチから２段階ロック方式へ変更となり、より強固な固定が可能となってます。

◆各種ポート◆

ネットワーク系はNMEA2000ポートが1つとイーサネットポートが2つ。イーサネットポートが2つになったことでライブスコープの接続と同時に他のECHOMAP Ultra（エコーマップウルトラ）シリーズやECHOMAP Plus（エコーマッププラス）75sv・95svとネットワーク接続が可能となってます。

通常振動子のポートは12pin用が1つです。2019年満を持してリリースしたUHD（メガイメージング）発信のオールインワン振動子 GT54UHD-TMが直接、接続が可能です。 GT54UHD-TMは455khzのサイドビュー発信も可能なので探査距離に応じて周波数を変えることもできます。

GT8HW-IHなどのインハル振動子を別売りのYケーブルを介して使いたい場合は GT54UHD-TMを使えないのでサイド・ダウンビュー振動子GT30-TMとの組み合わせになります。

また、ECHOMAP Ultra（エコーマップウルトラ）シリーズにはLVS振動子ポートが追加されたことでライトライブスコープ振動子LVS12が直接、接続可能となってます。

ライトライブスコープ振動子LVS12については下記ブログをご覧ください。

http://www.heartsmarine.com/201901/-lvs12.html

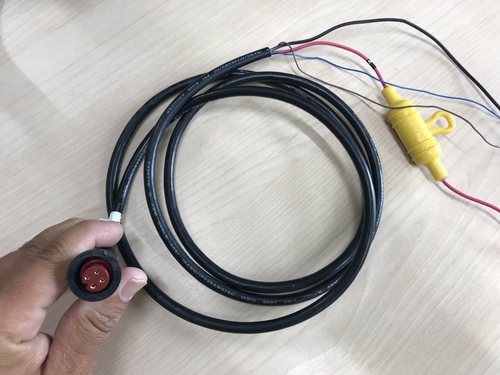

◆電源データケーブル◆

ECHOMAP Plusシリーズと同じ4pinの電源データケーブルですが、電力消費量の増加に伴いヒューズのサイズが8Aに上がってます。ライブスコープと併せて使う場合は電源の供給方法も注意が必要ですね。

◆モニター描写力◆

モニター解像度は上位モデルに迫る1280×800ピクセル。GT54UHD-TMやLVS12で捉えた精細な魚探映像を余す事なく描写する事が可能となってます。

◆ネットワーク性能◆

ECHOMAP Ultra（エコーマップウルトラ）シリーズとECHOMAP Plus（エコーマッププラス）75sv・95svはイーサネット接続でライブスコープユニットの接続や魚探同士をネットワークすることが可能です。ネットワークすることでウェイポイントや魚探情報の共有はもちろん、地図情報から自動等深線作図機能クイックドローの情報まで共有可能となります。また、同じクイックドロー情報を使用しても魚探それぞれで等深線のカラーパレット設定が可能です。

ウルトラとプラスのネットワークもパーフェクトでした！

最後にデリバリーですが、ECHOMAP Ultra(エコーマップウルトラ)102svの初回ロットは売り切れ。次ロットは6月下旬。ECHOMAP Ultra(エコーマップウルトラ)122svはご予約頂ければ初回ロットをお渡しできるそうです。

通販サイトはこちら：http://heartsselect.shop-pro.jp/?mode=cate&cbid=1224172&csid=23

上位モデルと遜色ない機能が盛り込まれたECHOMAP Ultra(エコーマップウルトラ)シリーズ。次世代のスタンダード機モデルになると思えるほど魅力的なGPS魚探が気になる方はハーツファインダー高橋（TEL 090-3470-1858）までお気軽にご連絡ください！

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミン ECHOMAP Ultra(エコーマップウルトラ)続報！

今春の話題を独占している！？ガーミン ECHOMAP Ultra（エコーマップウルトラ）102sv・122svの実機画像が送られてきましたので、追加情報としてお伝えします！

大型モニターにの伴い、画面を４分割に設定可能です。1台でより多くの情報を表示できる事でレンタルボートなどでは非常に便利になりますね。

マイクロSDカードスロットも２つになり、今まで以上に大容量のデータを保存しておく事が可能です。

ECHOMAP Plusシリーズと同様、魚探本体と接続端子が配置されてるベイルマウントが脱着可能です。端子が多くなったので、脱着に注意が必要かもしれませんね。コの字架台は樹脂製からアルミに変更されました。

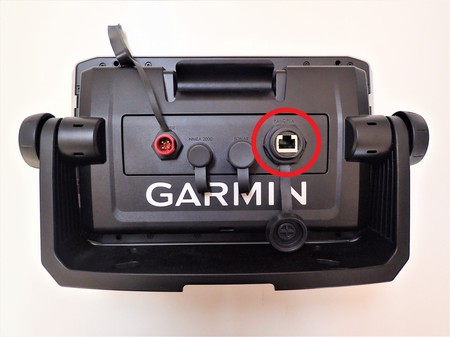

背面の接続端子の仕様も大きく変わっています。イーサネットポートが2つになってますので前後ネットーワークしながら、ライブスコープの接続も可能となります。ライトライブスコープ端子も追加されてますね。

発売は6月！初回ロットは少量が予想されますので早く手に入れたい方は予約をお勧めいたします。

通販サイトはこちら：http://heartsselect.shop-pro.jp/?mode=cate&cbid=1224172&csid=23

気になる方はハーツファインダー高橋（TEL 090-3470-1858）までお気軽にご連絡ください！

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミン ECHOMAP Ultra 102sv・122sv！

【2019/03/26追記】

ガーミン ECHOMAP Ultra（エコーマップウルトラ）102sv・122svのご予約を開始しました。6月頃に入荷する予定です。初ロットは少量が予想されますので早めのご予約がお勧めです。下記リンクよりご注文くださいませ。

http://heartsselect.shop-pro.jp/?mode=cate&cbid=1224172&csid=23

【2019/03/18訂正・追記】

代理店のG-FISHINGから価格変更のお知らせがありましたので訂正しました。

抜群のコストパフォーマンスで人気の魚探ガーミン ECHOMAP Plusシリーズの大画面モデルとして新たにUltraシリーズとして10インチモデルのECHOMAP Ultra（エコーマップウルトラ）102svと12インチモデルのECHOMAP Ulura（エコーマップウルトラ）122svが追加される事が発表されました！

ECHOMAP Ultra（エコーマップウルトラ）シリーズ

ECHOMAP Ultraシリーズのプロモーション動画

ECHOMAP Ultra（エコーマップウルトラ）シリーズは単なるモニターの大型化だけではなく、新たな機能が多く盛り込まれておりますので、ECHOMAP Plusシリーズとの違いについてご紹介します。

◆LVS12 ライトライブスコープユニット内蔵◆

最大の特徴は、LVS12 ライトライブスコープユニットが内蔵された事です。 LVS12振動子を直接、接続することで写真描写のリアルタイム映像を表示することが可能となります。

もちろん、ライブスコープもブラックBOXからイーサネットケーブルを介して表示可能です。

◆メガイメージングユニットも内蔵◆

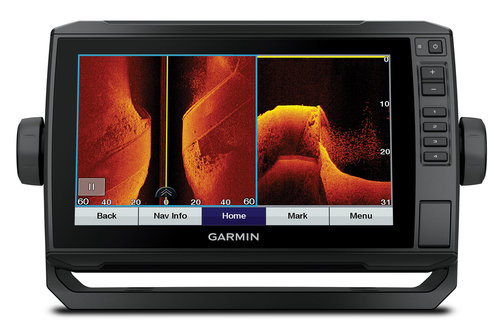

新開発されたメガイメージング発信機能搭載振動子GT54UHD-TMを直接、接続することでブラックBOXを介することなくメガーイメージング映像が表示可能となります。

GT54UHD-TM

◆イーサネットポートが2つ◆

ECHOMAP Plusシリーズではひとつだったイーサネットワークポート。バスボートなどでECHOMAP Plusシリーズを前後でネットワークしてしまうとライブスコープを増設するためにはGMS10 ネットワークポート拡張ハブが必要でした。

ECHOMAP Ultra（エコーマップウルトラ）シリーズはイーサネットワークポートが2つになります。これによりフロント側をECHOMAP Ultraシリーズ、コンソール側をECHOMAP Ultra（エコーマップウルトラ）シリーズまたはECHOMAP Plusシリーズという組み合わせでイーサネット接続のライブスコープが接続可能となります。また、SDカードスロットも2つになり、大容量のデータの保存が可能なりました。

気になる価格は予価ですが以下の通りです。

ECHOMAP Ultra 102sv：税別予定価格~~239,000円~~270,000円
ECHOMAP Ultra 102sv＋GT54UHD-TM：税別予定価格309,000円
ECHOMAP Ultra 122sv：税別予定価格~~379,000円~~390,000円
ECHOMAP Ultra 122sv＋GT54UHD-TM：税別予定価格445,000円
GT54UHD-TM：税別70,000円

発売は6月頃を予定しています。

勢いが更に加速した感のあるガーミン魚探。ご相談・ご質問はハーツファインダー高橋（TEL 090-3470-1858)まで、お気軽にご連絡ください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

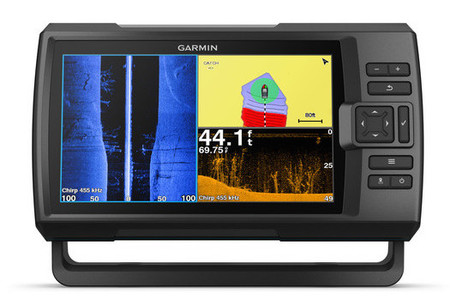

ガーミンってどうなんですか！？STRIKER Plus編

先週のフィッシングショーで多かったのが、『STRIKER Plus（ストライカープラス）ってどうなんですか！？』というご質問。考えてみると当店のブログでの説明はサラッとしたもんだったなぁ・・・と反省。

参照ブログ：http://www.heartsmarine.com/201712/2018-garmin-striker-plus.html

なので久しぶりに『ガーミンってどうなんですか！？STRIKER Plus（ストライカープラス）編』と題して7インチ・9インチモデルに絞って特徴をお知らせいたします。

◆最高のコストパフォーマンス◆

サイドビュー＆クリア（ダウン）ビュー＆2D画像が見れるオールインワン振動子GT52HW-TMとのセット価格が7インチモデルのSTRIKER Plus 7svで税別89,000円、9インチモデルのSTRIKER Plus 9svが税別109,000円。サイドビューが見ることができるGPS魚探としては最安価格です。

一定時間の魚探映像を記憶して過去の映像を確認することができるトラックバック機能を有するなど、上位モデルと変わらない機能も有しています。本体はIPX7の防水仕様、画面解像度は800×480なのでミドルクラス比較しても遜色ありません。

クリア（ダウン）ビュー＆2D画像で充分という方だとGT20-TM振動子とのセットでSTRIKER Plus 7svが税別69,000円、STRIKER Plus 9svが税別89,000円という破格値です。

◆クイックドロー搭載◆

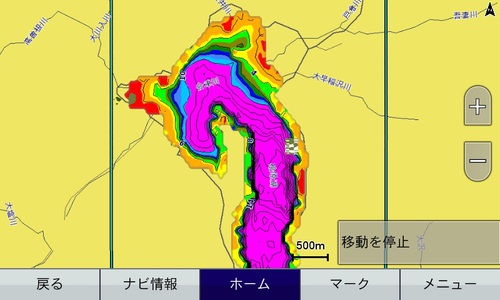

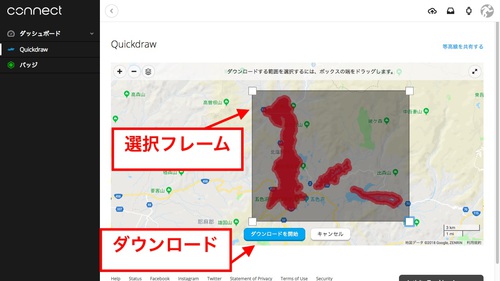

ガーミンと言えば自動等深線作図機能のクイックドロー。この機能がガーミンの認知度向上に一役買ったのは間違いありません。以前、販売されていたSTRIKER（ストライカー）シリーズには搭載されていませんでしたが、STRIKER Plus（ストライカープラス）にはクイックドローが搭載されてエントリーモデルでありながら嬉しい機能を有しています。

クイックドローは最小水深間隔の設定が30cmで最大10個のレンジ設定が可能となっており、釣りをする湖の深度によって任意に等深線間隔やカラーパレットの変更が可能です。記録できる面積は90平方キロメートル。本体内蔵メモリーがいっぱいになると古いデータから消えてしましますので注意が必要です。

◆タッチ画面ではありません◆

STRIKER Plus（ストライカープラス）はタッチモデルではありません。

画面右横にあるキーパッドで操作することになります。

◆GPSは白地図です◆

GPS画面は地図表示がなく、いわゆる白地図となります。

GPS画面上では湖のどこにいるのか、把握することはできませんが、サイドビューで見つけたインビジブルストラクチャーをウェイポイントとして登録できますし、自船が通った航跡の表示・記録が可能です。

小規模湖沼であれば全体をクイックドローで等深線を作図したり、湖岸線に沿うように航行して航跡を残すことでおおまかな湖沼の形を記録すれば白地図という欠点を補うことができます。

◆内蔵メモリーに記録、データ共有は一部のモデル限定◆

ウェイポイントや航跡、クイックドローデータは本体内蔵メモリーに保存されます。SDカードスロットがないのでデータのバックアップを取ることができません。極端なことを言えば、本体が故障すると蓄積したデータすべてを失うことになります。

ウェイポイントや航跡のデータ共有は下記モデルで可能です。

STRIKER Plus 7sv
STRIKER Plus 9sv
ECHOMAP Plus 65cv
以前、販売されていたechoMAP CHIRP 95sv・75sv・5dv、STRIKER 7svなど
※人気モデルECHOMAP Plus 95sv・75svとはネットワークできません

これらのモデルとはNMEA0183を介してネットワークすることでウェイポイントや航跡の共有が可能です。ECHOMAP Plus 65cvやechoMAP CHIRP 95svなどはSDカードスロットがあるので当該モデルとネットワークすることでウェイポイントや航跡データを本体から抜き出すことも可能です。ただし、等深線データは抜き出すことができません。

◆ライブスコープ・外部アンテナ・ヘディングセンサーは使用不可◆

STRIKER Plus（ストライカープラス）は話題のライブスコープが使えません。また、NMEA0183を介して接続する外部アンテナやヘディングセンサーは使えません。NMEA0183はデータ共有ネットワークのみに対応します。

以上、主な特徴をお伝えしましたが、ご理解頂けたでしょうか？カタログでの比較では魚探選びに悩んでしまう方が多いと思います。当店ではSTRIKER Plus 9svや他の主要モデルのデモ機を保有していますので見て触って比較検討して頂けます。ご予算や使用目的からベストの魚探のご提案をする事も可能なのでお気軽に魚探担当の高橋（TEL090-3470-1858)までご連絡ください！

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミンライブスコープのカスミ水系活用術Vol.2

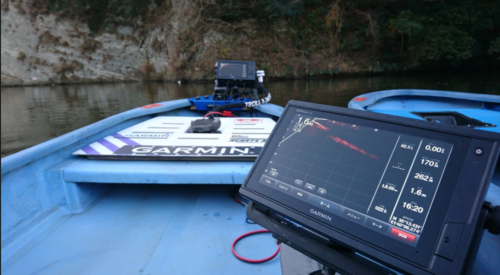

今週末、亀山ダムで開催のライブスコープ・ガーミン魚探体験会in亀山ダムに魚探説明役として参加してくれる早野剛史プロが解説するガーミンライブスコープカスミ水系活用術Vol.1に続き、Vol.2の公開です！

キャストしたルアーが実際にライブスコープの画面にどのように映り、その映像から得た情報をどう釣りに繋げるかを解説しています。是非ご覧ください！

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

早野剛史プロがご案内いたします！

いよいよ今週末に迫った『ライブスコープ・ガーミン魚探体感会in亀山ダム！』。

詳細：http://www.heartsmarine.com/201901/in.html

当イベントに2019 connected GARMINプロスタッフで当店のサポートプロでもある早野剛史プロが参加。ライブスコープ・ガーミン魚探の湖上体感を早野剛史プロがご案内いたします。

1月中旬まで亀山ダムで行っていたガイドで好評でしたゲスト様用のモニター魚探を設置してライブスコープやガーミン魚探の特徴や使い方を余すことなく体感して頂けます。

当店魚探担当の高橋はブースにてガーミン魚探の下記モデルの特徴を説明させて頂きます。

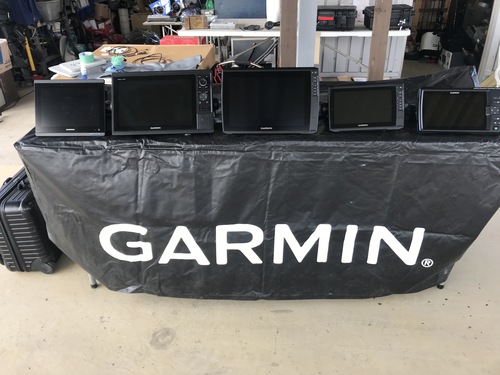

展示モデル： GPSMAP7410xsv、GPSMAP1222、ECHOMAP PLUS 95sv、STRIKER Plus 9sv

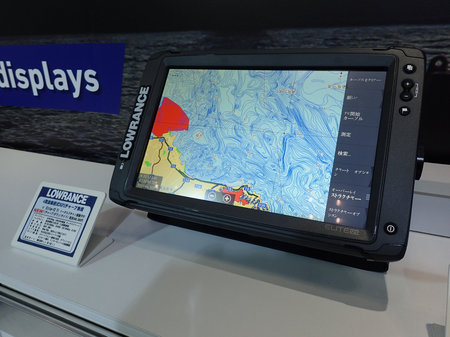

また、フィッシングショーでの展示で多くの方に見て触って頂いたローランスHDS LIVEとElite-Ti2も日本代理店であるジムクォーツさんのご厚意により展示することになりました。

下記項目にひとつでも該当する方は是非、お越しください。

ガーミン魚探に興味があるけど、見たことも触ったこともない
ライブスコープに興味はあるけど、ホントに有効なアイテムなのか！？知りたい
ガーミン魚探＆ライブスコープを買おうと思っているけど、高い買い物なので試してみたい
高い買い物なのでどこで買うか悩んでいる（買った後のアフターケアが知りたい）
まだ本格流通していないローランスHDS LIVEとElite-Ti2を見て触ってみたい

待ち時間なく体感して頂くにはご予約がお勧めです。ハーツファインダー高橋（090-3470-1858)までお電話、もしくはハーツファインダーライン＠を友達追加していただき、トークにてお名前･携帯電話番号・希望時間・乗船方法（ボートから、もしくは陸上）をご連絡ください。

早野剛史プロから直接、ライブスコープやガーミン魚探の特徴や使い方を聞ける絶好の機会！たくさんの方のお越しをお待ちしております。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

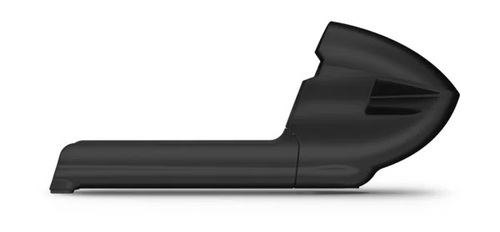

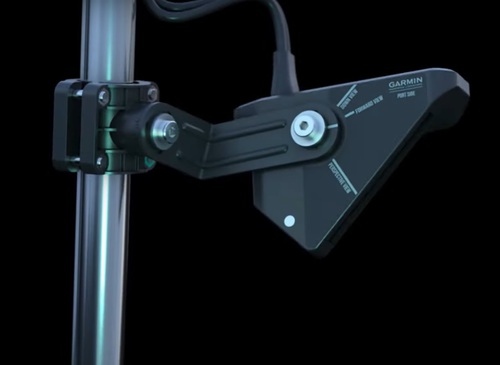

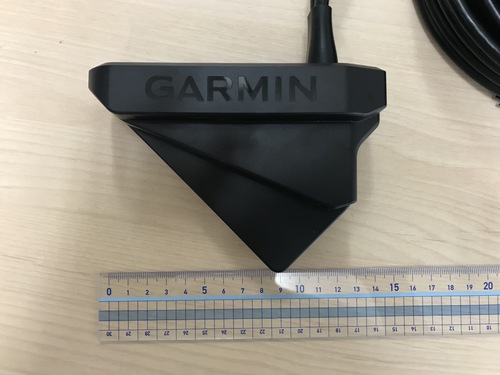

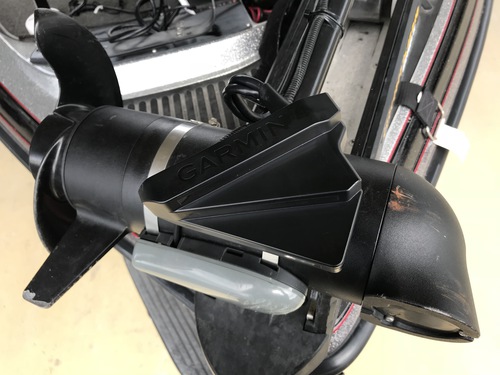

ガーミン LVS12 ライトライブスコープ振動子

【2019/01/17追記】

LVS12 ライトライブスコープ振動子の価格は税別90,000円となりました！ただ今、ご予約受付中です！

http://heartsselect.shop-pro.jp/?pid=139164461

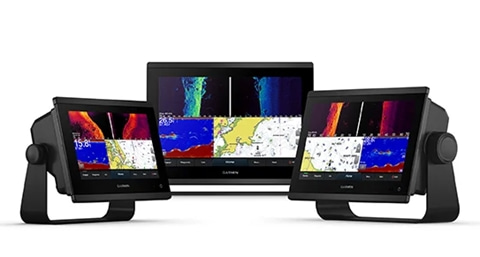

ガーミンGPS魚探のフラッグシップモデルとなるGPSMAP8400シリーズ。

2月下旬にリリースされるGPSMAP8410xsv・GPSMAP8412xsv・GPSMAP8416xsvにはフラッグシップにふさわしい機能が搭載されています。

参照ブログ：http://www.heartsmarine.com/201811/gpsmap8400.html

現時点でGPSMAP8410xsv・GPSMAP8412xsv・GPSMAP8416xsvに使用できるブラックボックスを必要としない簡易版のライブスコープ振動子はLVS12 ライトライブスコープ振動子という名称で発売されることになりました。

LVS12 ライトライブスコープ振動子はフォワード（前方）とダウン（下方）をひとつの振動子でスペック上では前方・下方ともに最大60mまでサーチできます。

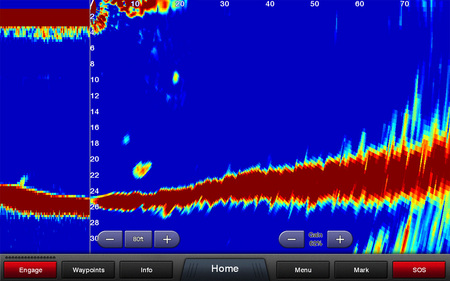

フォワードビュー（前方描写）

ダウンビュー（下方描写）

◆魚探画面上でビューの切り替えが可能！

通常のライブスコープ振動子は手動で振動子の向きを変えることでビューが切り替わりましたが、LVS12 ライトライブスコープ振動子は魚探画面上でビューの切り替えが可能なことです。手動で振動子の向きを変える必要はありません。

また、GPSMAP8410xsv・GPSMAP8412xsv・GPSMAP8416xsvでは画面上にフォワードビュー（前方描写）とダウンビュー（下方描写）を同時に表示できます。

◆死角はあるけど実用性に影響なし！

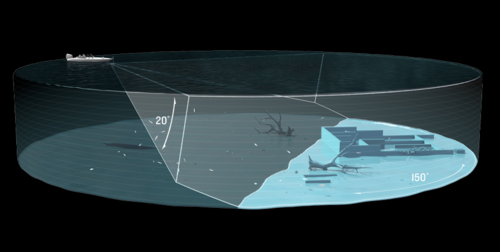

通常のライブスコープ振動子は広範囲にサーチが可能でした。

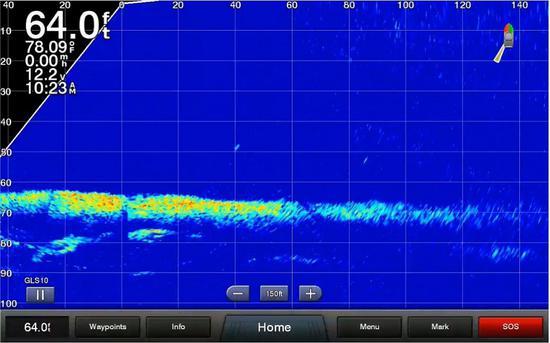

通常のライブスコープ振動子画像

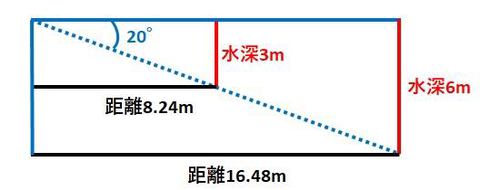

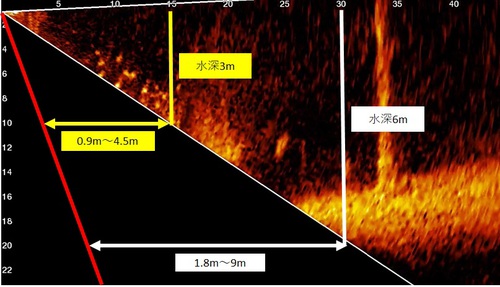

LVS12 ライトライブスコープ振動子は前方・下方ともに指向角が30°なので死角が生まれます。気になる方も多いと思いますので画像から死角について考えてみます。

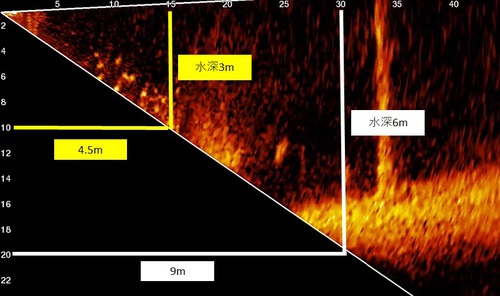

フォワードビュー（前方描写）では水深3mでおおよそ4.5m（計算上は5.2m）より先のエリアを水深6mではおおよそ9m（計算上では10.4m）より先のエリアをサーチ、手前は死角になります。

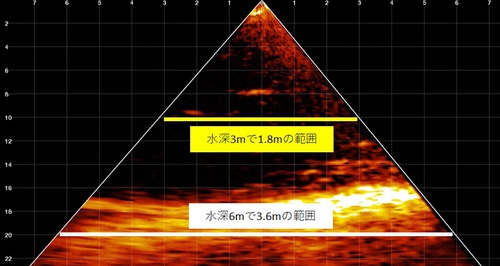

ダウンビュー（下方描写）では水深3mでおおよそ1.8m（計算上では1.6m）、水深6mでおおよそ3.6m（計算上では3.2m）をサーチできます。シューティングでは強力な武器になりますね。

これを重ねると・・・

前方描写に関しては水深3mでおおよそ0.9から4.5m（計算上では0.8から5.2m）、水深6mで1.8から9m（計算上では1.6から10.4m）が死角になります。

一般的にピッチングする距離は5から6m、キャストする距離は15から20mぐらいなので攻めるポイントに対して普段の距離感であれば実釣に対して死角の影響は少ないと思います。どうしても気になる！という方はライブスコープを導入しましょう。

ただ今、LVS12 ライトライブスコープ振動子が使えるGPSMAP8400シリーズのご予約を承り中です。

GPSMAP8410xsv：税別449,900円
GPSMAP8412xsv：税別629,900円
GPSMAP8416xsv：税別999,900円

ガーミン魚探のご相談・ご質問はハーツファインダー高橋（TEL 090-3470-1858)まで、お気軽にお問い合わせください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ライブスコープ・ガーミン魚探体感会in亀山ダム！

【2019/01/22追記】

connected GARMINプロスタッフである早野剛史プロも参加。湖上での体感をご案内させて頂きます。

詳細はこちら：http://www.heartsmarine.com/201901/post-1088.html

水中を写真描写のリアルタイム映像で見ることができる、ガーミンの最新振動子ライブスコープ。

ベイトフィッシュやバスの動きのみならず、地形変化と自船の位置関係をしっかり把握してルアーをキャストできるなど、多くのメリットがあり、早野プロのTOP50 AOYの原動力にもなりました。

今回、関東のバスフィッシングメジャーフィールドである、亀山ダムのアングラーにライブスコープやガーミン魚探の実力を体感してもらうべく、「ライブスコープ・ガーミン魚探体感会」を亀山ダムで開催致します！

ライブスコープ・ガーミン魚探体感会 in 亀山ダム

日時　1月26日（土）　8時〜16時　（雨天決行）

場所　千葉県　亀山ダム　おりきさわボート 桟橋

当日はおりきさわボートの桟橋にて、ライブスコープを装備したレンタルボートで待機しております。陸上よりお越しの方は、おりきさわボート様の駐車場に車を止めていただきます。他店のレンタルボートで湖上よりお越しの方は、おりきさわボート様の桟橋へ係留していただき、桟橋よりボートへ乗船していただきます。体感会は15分から20分、最大定員２名を予定しております。

【受付方法】　

・事前予約の場合

ハーツファインダー高橋（090-3470-1858)までお電話、もしくはハーツファインダーライン＠を友達追加していただきトークで、お名前･携帯電話番号・希望時間・乗船方法（ボートから、もしくは陸上）をご連絡ください。

・当日受付の場合

ハーツファインダー高橋（090-3470-1858)まで電話もしくは湖上でお声掛けください。

※事前予約の方を優先してご案内させていただきます。

おりきさボート桟橋にに立てるガーミンフラッグを目印にお越しください。

おりきさわボート様の位置です。

当日は GPSMAP7410xsv、GPSMAP1222、ECHOMAP PLUS 95sv、STRIKER Plus 9svをご用意しております。

ガーミン2019年カタログ第1版はこちら

ガーミン魚探に興味がある方は是非、触りに来てください。併せて、各社魚探メーカーのカタログも無料配布致します。

皆様のお越しをお待ちしております！

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

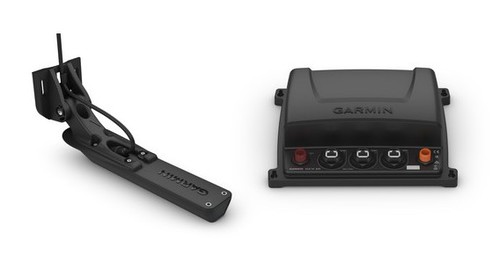

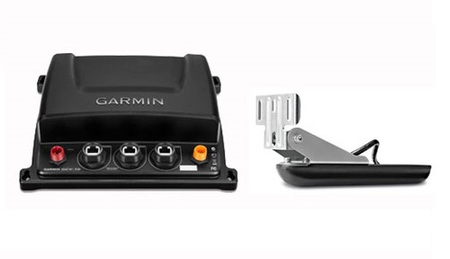

ガーミンGCV20+GT34UHD-TM振動子セット、プレゼントキャンペーン！

【2019/03/03追記】

当該キャンペーンは予定販売数に達しましたので終了いたしました。たくさんのお問い合わせ・ご購入、ありがとうございました。

ガーミンからボーナス商戦に強烈なインパクトを与えるキャンペーンのお知らせです！

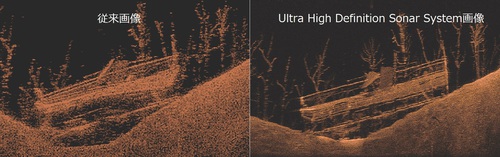

ガーミンの上位モデルであるGPSMAP7400シリーズをご購入頂くともれなくUltra High Definition Sonar System（ウルトラハイデフィニションソナーシステム）を見ることができるGCV20+GT34UHD-TM振動子セット（税別100,000円）をプレゼントいたします！

超高精細スキャンソナーシステムGCV20＋GT34TM 振動子セットは周波数が800・1200kHzなのでハミンバードの MEGA IMAGINGと同じ周波数。今まで以上に精密・鮮明な画像を見ることができるシステムです。

参照ブログ：http://www.heartsmarine.com/201803/-ultra-high-definition-sonar-system.html

参照ブログ：http://www.heartsmarine.com/201806/post-1051.html

GCV20+GT34UHD-TM振動子セットはサイドビューとクリアビュー（ダウンビュー）しか見れないので2D画像を見るためにはガーミン GT8HW-IH 8pinインハルマウントCHIRP2D振動子との併用になります。

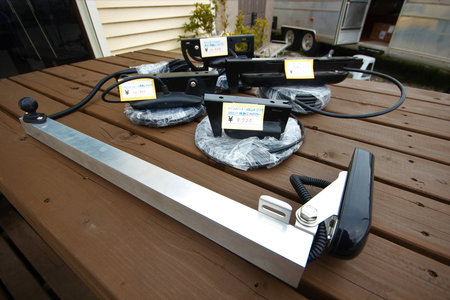

バスボートならリア側、レンタルボートならGT34-TMをオリジナルサイドマウントポールかサイドマウントポールタフクローセットに取り付けてGT8HWはエレキのモーターに取り付けるのがお勧めです。

プレゼント対象モデルは以下の通りです。

~~GPSMAP7407xsv~~・・・キャンペーン終了です
~~GPSMAP7408xsv~~・・・キャンペーン終了です
~~GPSMAP7410xsv~~・・・キャンペーン終了です
~~GPSMAP7412xsv~~・・・キャンペーン終了です
~~GPSMAP7416xsv~~・・・キャンペーン終了です

太っ腹なGCV20+GT34UHD-TM振動子セット、プレゼントキャンペーン！数量限定なので気になる方はお早めにどうぞ！！

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミンライブスコープのカスミ水系活用術Vol.1

今夏に発表されて以降、GPS魚探の話題を独占した感のあるガーミンのライブスコープ。悲願のTOP50AOYを奪取した早野剛史プロの戦いにおいて大きな原動力になった事は記憶に新しいと思います。

そこで早野剛史プロにお願いしてカスミ水系におけるライブスコープの活用術について説明してもらいました！是非、動画をご覧ください。

ライブスコープ導入を検討されてる方、カスミ水系で活用することができるのか！？と疑問に思っている方の参考になれば幸いです。第2弾もお楽しみに！

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

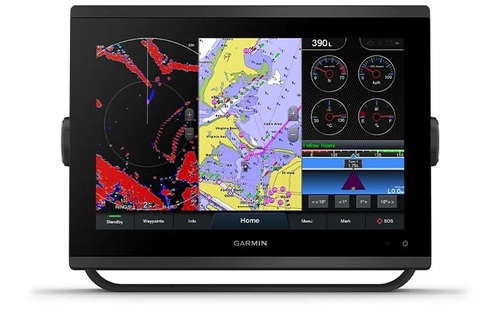

ガーミン GPSMAP8410xsv・8412xsv・8416xsv！

【2018/11/20　訂正】

ガーミン GPSMAP8410xsv・8412xsv・8416xsvにライブスコープ振動子LVS32を直接接続することでライブスコープが見れるようになるとお知らせしましたが、簡易版ライブスコープ振動子でした。簡易版ライブスコープ振動子は探査できる範囲が狭まるなどの違いがあります。訂正してお詫びいたします。

ライブスコープの発売で勢いを増しているガーミンから追加モデルの発表がありました！

これまで17インチを超える大型モニターモデルのみラインナップされていて海のボートに装着されるイメージが強かった最上位機種GPSMAP8400シリーズにバスボートにも取り付け可能な10・12・16インチモデルが追加されました。

GPSMAP8400シリーズ

GPSMAP8400シリーズのプロモーション動画

追加されたモデルは新たに多くの機能が盛り込まれており、ガーミンの最上位機機種に相応しい変貌を遂げてますので、GPSMAP7400シリーズとの違いについてご紹介します。

最大の特徴は超高精細スキャンソナーシステムGCV20や~~ライブスコープ~~のブラックボックスが魚探本体に内蔵された事です。ウルトラハイデフィニションソナーシステム振動子GT34-TMや~~ライブスコープ振動子LVS32~~をGPSMAP8400シリーズに直接接続することでメガイメージサイドビューや~~ライブスコープ映像~~を表示することが可能となります。

ブラックボックスの設置や個別電源確保の必要がなくなった事でボートへのリギングやレンタルボートへの設置が簡単になります。また、従来はブラックボックスのみでも魚探1台分ほどの電力を消費していましたが、魚探本体に内蔵、省電力化に成功したことでトータル消費電力が大幅に削減されたことも大きなメリットになります。

画面には解像度1920×1200ピクセルのIPS高精細パネルが採用されており、ライブスコープ表示時の魚の動きやルアーの軌道などの細かい変化がより細密に表現できるようになります。IPSモニターは視野角が広いので見る角度がモニターの正面にならないフロントやコンソールのサイドバイサイドでの設置時に見やすさが向上すると思われます。

魚探制御を担うプロセッサーとして2CPU＋2GPUが搭載されており、多くのウェイポイントや等深線図を認識させながらライブスコープ映像を表示させるような高負荷の使用でもスムーズで安定した動作が可能となります。

気になる価格は以下の通りです。

GPSMAP8410xsv：税別449,900円
GPSMAP8412xsv：税別629,900円
GPSMAP8416xsv：税別999,900円
ライブスコープ振動子LVS32：税別180,000円
ウルトラハイデフィニションソナーシステム振動子GT34-TM：税別30,000円

発売は来年の2月下旬。いち早く手に入れたい方はご予約がお勧めです。

進化のスピードが衰えないガーミン魚探のご相談・ご質問はハーツファインダー高橋（TEL 090-3470-1858)まで、お気軽にご連絡ください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

続きを読む: ガーミン GPSMAP8410xsv・8412xsv・8416xsv！

ガーミンライブスコープ体感会 in 桧原湖！

以前、スタッフブログでもご紹介しました前方を写真描写のリアルタイム映像で見ることができるガーミン最新振動子ライブスコープ。

ガーミン公式スポンサードプロトーナメンターであるTOP50の佐々選手が桧原湖で実釣テストした映像をご覧頂ければ判るとおり、群れる習性があるスモールマウスに対しては大きな武器になります。

今回、スモールマウスフィッシングの人気フィールドである桧原湖のアングラーにライブスコープの実力を体感してもらうべく、「ライブスコープ体感会」を桧原湖で開催致します！

ガーミンライブスコープ体感会 in 桧原湖

日時　9月15日（土）　8時〜16時　（雨天決行）

場所　福島県桧原湖　こたかもり沖

当日は桧原湖東岸のこたかもり沖で、ガーミンフラッグを立てた当店デモ艇のレンジャーZ119Cで待機しておりますので湖上よりマイボートでお越しの方はボートを横付けして乗船していただきます。

陸上よりお越しの方は、こたかもりキャンプ場様の桟橋までボートにてお迎えに行きます。ライフジャケットはご用意しております。

体感会は１回につき、15分〜20分、最大定員３名を予定しております。

【受付方法】　

・事前予約の場合

ハーツファインダー高橋（090-3470-1858)までお電話、
もしくはハーツファインダーライン＠を友達追加していただきトークで、お名前･携帯電話番号・希望時間・乗船方法（ボートから、もしくは陸場）をご連絡ください。

・当日受付の場合

ハーツファインダー高橋（090-3470-1858)まで電話もしくは湖上でお声掛けください。

※事前予約の方を優先してご案内させていただきます。

※陸上からの乗船時は駐車場代として、こたかもりキャンプ場様へ事前に540円をお支払いください。

ボートで湖上よりお越しの方はガーミンフラッグを目印にしてください。

陸場でお迎えする、こたかもりキャンプ場の位置です。

当日は、ガーミン魚探 GPSMAP7410xsv、GPSMAP1022、GPSMAP922xs、ECHOMAP PLUS 95svをご用意しておりますので見て触ってください。併せて、各社魚探メーカーのカタログを無料配布致します。

皆様のお越しをお待ちしております！

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミンGPSMAP1022/1222＆パノプティクス振動子、価格改定。

最近、当店にお越しになったお客様に『ガーミンのPanoptix LiveScope（パノプティクスライブスコープ）って凄いですね』とお声掛けいただくことが多くなりました。

それほど注目されているPanoptix LiveScope（パノプティクスライブスコープ）の発売に併せて一部のガーミン魚探本体や振動子の価格改定が行われました。いくつかは当店の公式Facebookページでお知らせしてきましたが、改めて商品説明を含めてお知らせします。

Panoptix LiveScope（パノプティクスライブスコープ）を単独で使用したい方にお勧めなのがGPSMAP 1022 GPSプロッターとGPSMAP 12 22 GPSプロッターです。

GPSMAP 1022 GPSプロッター / GPSMAP 1222 GPSプロッター

GPSMAP 1022 GPSプロッターとGPSMAP 1222 GPSプロッターは魚探回路が内蔵されていませんが、Panoptix（パノプティクス）振動子やGCV10・GCV20などのソナーボックスがある振動子、魚探回路を持つモデルに接続されている振動子の情報をネットワークを介して表示することができます。

Panoptix LiveScope（パノプティクスライブスコープ）はソナーボックスでデータ処理するので魚探回路が内蔵されていないGPSMAP 1022 GPSプロッターとGPSMAP 1222 GPSプロッターでも表示することができます。

GPSMAP 1022 GPSプロッターとGPSMAP 1222 GPSプロッターは10＆12インチの高解像度＆大画面です。Panoptix LiveScope（パノプティクスライブスコープ）は地形把握というより対象魚やベイトを把握したり、動きを見ることが主眼となります。なので高解像度＆大画面ほうが有利となります。

また、GPSMAP 1022 GPSプロッターとGPSMAP 1222 GPSプロッターはタッチモデルではないものの、ジョグダイアルがあります。

これにより感度・深度レンジ・レンジ（前方の距離）をタッチ以上に素早く調整することができます。

将来、ガーミンGPS魚探でシステム構築する場合にはマリンネットワーク（イーサネット）ポートがふたつあるのでシステム構築も容易です。

価格は衝撃のプライスダウン！税別9万円の大幅値下げとなりました。

GPSMAP 1022 GPSプロッター : 税別~~289,000円~~ ⇒ 199,000円
GPSMAP 1222 GPSプロッター : 税別~~409,000円~~ ⇒ 319,000円

魚探回路が内蔵されているGPSMAP 1022xsvとGPSMAP 1222xsvも税別6万円の大幅値下げです！

GPSMAP 1022xsv : 税別~~299,000円~~ ⇒ 239,000円
GPSMAP 1222xsv : 税別~~419,000円~~ ⇒ 349,000円

Panoptix LiveScope（パノプティクスライブスコープ）と同じく前方・下方探査できる振動子、Panoptix（パノプティクス）のPS21とPS22も価格改定されました。

Panoptix（パノプティクス）PS21

Panoptix（パノプティクス） PS22

Panoptix LiveScope（パノプティクスライブスコープ）だけで充分と思う方も多いと思いますが、 Panoptix LiveScope（パノプティクスライブスコープ）の前方探査能力は最大で45m。

150フィート（45m）レンジにすると徐々に映りが弱くなっているのが判ります

一方のPanoptix（パノプティクス）のPS21とPS22の前方探査能力はPanoptix LiveScope（パノプティクスライブスコープ）の倍となる90m。

Panoptix（パノプティクス）のPS21とPS22で広範囲に探査してベイトフィッシュなどを見つけたらGPSにポイントをマーキング。釣りができる距離までポイントにボートを近づけてPanoptix LiveScope（パノプティクスライブスコープ）を見ながら釣りをするといった2種類のPanoptix（パノプティクス）振動子を使った攻め方が可能です。

先にご紹介したGPSMAP 1022 GPSプロッターとGPSMAP 12 22 GPSプロッターや魚探回路が内蔵されているGPSMAP 1022xsvとGPSMAP 1222xsvにはマリンネットワーク（イーサネット）ポートがふたつあるので2種類のPanoptix（パノプティクス）振動子が使い分け可能です。

上記のようなPanoptix（パノプティクス）振動子の使い分けを促進するためにPS21とPS22も大幅値下げです！

Panoptix（パノプティクス）PS21 : 税別~~140,000円~~ ⇒ 120,000円
Panoptix（パノプティクス）PS22 : 税別~~160,000円~~ ⇒ 100,000円

当店ではPanoptix LiveScope（パノプティクスライブスコープ）とPanoptix（パノプティクス） PS22を取り付けたデモ艇を用意しております。事前にご連絡・日程調整させて頂ければ湖上で実際の映像をお見せする事も可能です。ガーミン魚探のご相談・ご質問はハーツファインダー高橋（TEL 090-3470-1858)まで、お気軽にご連絡ください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミンライブスコープを使ってみました！

今年の6月に発表されて以降、巷で話題沸騰な、Panoptix LiveScope（パノプティクスライブスコープ）。

本格的な発売は9月からですが、当店にデモ機が入荷したので商品の詳細と湖上でテストしてきた様子をお伝えします。

まず、Panoptix LiveScope（パノプティクスライブスコープ）を使用できるガーミン魚探はマリンネットワーク（イーサネット）ポートがあるGPSMAPシリーズ、ECHOMAP PLUS 75sv・95svになります。

ソナーボックスで処理したデータをイーサネットケーブルを介して魚探本体でモニターするというイメージなので今まで使用していた振動子と併用可能です。

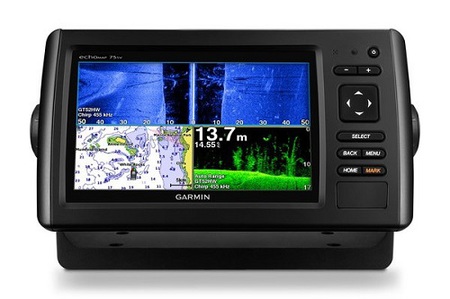

GPSMAPシリーズはマリンネットワーク（イーサネット）ポートがふたつあるので問題ありませんが、ECHOMAP PLUS 75sv・95svはマリンネットワーク（イーサネット）ポートがひとつしかないのでECHOMAP PLUS 75sv・95svを2台、ネットワークしている場合は別途、GMS10 ネットワークポート拡張ハブなどか必要になります。

また、Panoptix（パノプティクス）PS21・22・31が使用できたechoMAPシリーズ・AQUAMAPシリーズはマリンネットワーク（イーサネット）ポートがあってもPanoptix LiveScope（パノプティクスライブスコープ）が使用できないのでご注意ください！

振動子のほかに同封されるパーツはソナーブラックボックス・専用電源ケーブル・魚探本体への接続用2mイーサネットケーブル・各種取り付けブラケットです。

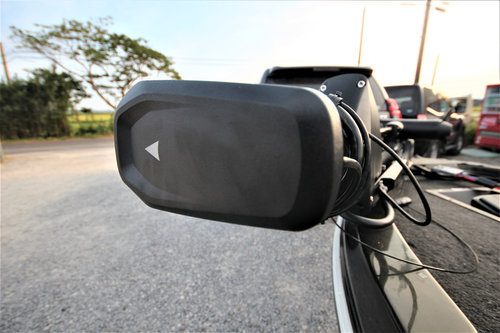

独特な形をしている振動子は高さ 96mm×横幅13.3mm×厚み43mm、同封されてるブラケットでエレキヘッド・エレキシャフト・船体トランサムへの取り付けが可能です。

発信出力500Wで周波数は530KHz~1,100KHzとなっており測定距離によって周波数を可変させます。振動子内部には指向角20°の小型振動子が縦に複数配置されており、電気スイッチングで上下に発信を繰り返し、ライブビューとして表示させる仕組みだそうです。

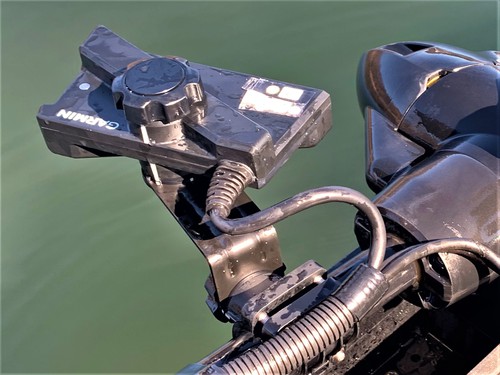

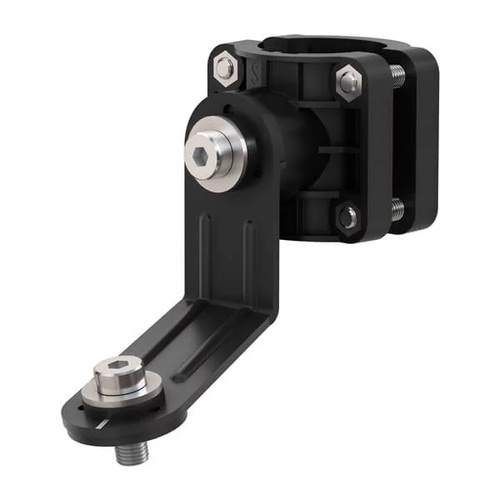

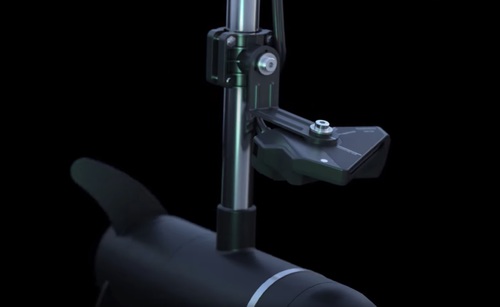

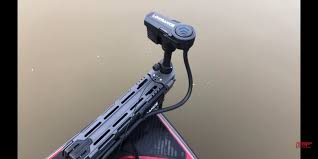

エレキモーターヘッド専用ブラケットに装着すると、振動子の角度を可変させることで前方探査と下方探査を切り替える事ができます。

前方探査モード

下方探査モード

振動子と魚探の間には、データを処理するソナーブラックボックスが配置されます。端子は左から電源・魚探へ出力接続するイーサネット・トランスデューサー入力、本体はIPX7防水仕様です。ボックスの重量は約2kgあるので荒れた湖上を走り回るバスボートに取り付ける場合はしっかりと固定する必要があります。

調整できるのは感度・深度レンジ・レンジ（前方の距離）。振動子内部にコンパスと9軸ジャイロセンサーを内蔵、振動子を向けた位置情報を認識してますので、魚探映像からウェイポイントのマーキングが可能です。また湖上の波により、ボートが上下動しても画像のブレを補正する機能も有しています。

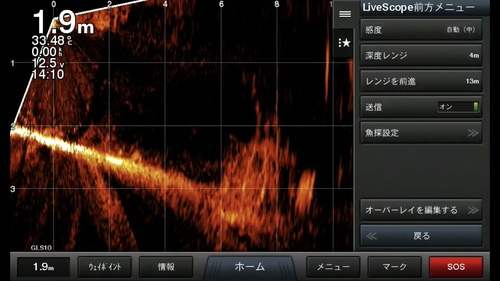

では、霞水系で使用したらどんな映りになるのか！？まずは3mラインのブレイクに沈むストラクチャー。シャローからブレイク方向に振動子を向けるとご覧の通り。

しっかりとストラクチャーを捉えています。特徴的なのが、前方探査と言っても複数の振動子からスイッチング発信してる音波の上下幅が135°と広いため、ボートの真下までしっかり探査できることです。

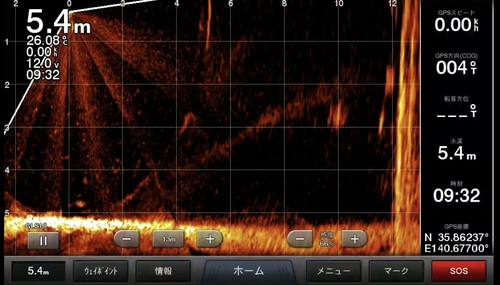

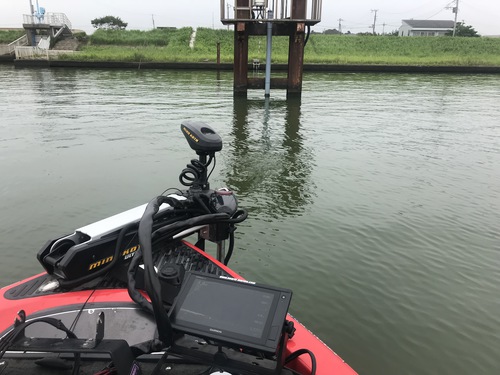

次に取水塔。

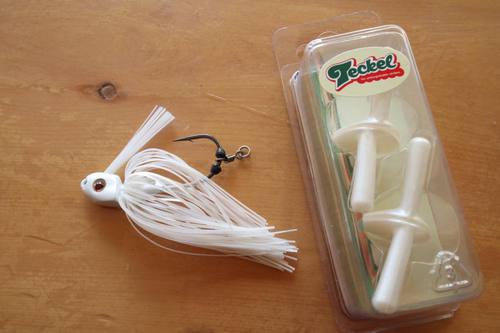

ボトムから垂直に立っている取水塔が明確に映っていますね。ここでは下の写真のルアーをキャストして中層でスイミングさせてみました。

その動画がこちら。

水深2から3mを上下しながらスイミングするルアーがリアルタイム映像でしっかり写ってますね。ここまではっきり映ると自分が狙いたいレンジをルアーがキープできているのかどうか！？確認することも可能ですね。

霞水系の代表的なポイントでもある水門ではどうでしょう！？

水門前のハードボトムの切れ目に鉄柱が刺さってるのがわかります。

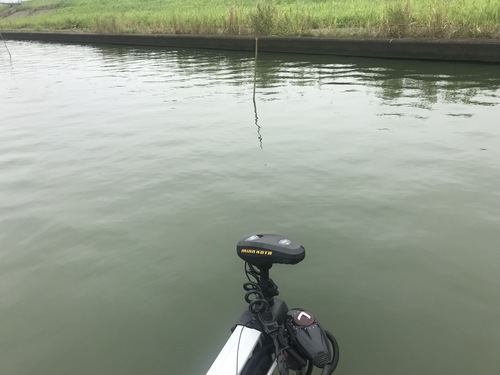

利根川や常陸利根川に多い通称『うなせん』は！？

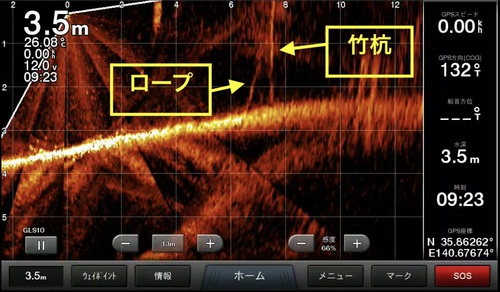

細いうなせんはもちろん、うなせんに繋がってる仕掛けのロープもしっかり捉えていますね。

今回テストした範囲では霞水系の沖目にあるストラクチャーは難なく映像に捉えることができました。ここからさらなるテストが必要ですが、もし杭の中層にサスペンドしている魚を捉えることができたら・・・、もし攻めようとするストラクチャーに魚がいるのかどうか事前に判ったら・・・と考えるとワクワクしてきます。

群れる習性があるスモールマウスに対しては大きな武器になりそうなことは多くのお客様が想像している通り。野尻湖でテストしてみたところ・・・

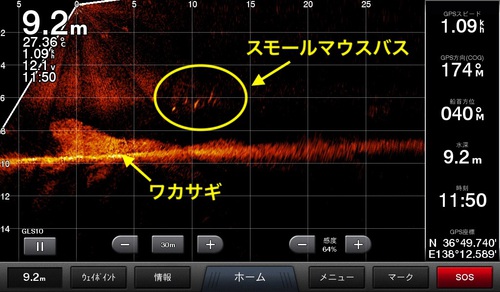

10m先で複数のスモールマウスがワカサギの群れをボトムに追いやってのフィーディング。

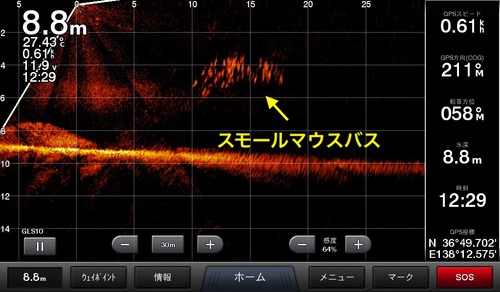

フラットの中層で群れるスモールマウス。

すべてが丸見えですね。振動子を付けたエレキを扇形に動かすだけでボート前方のベイトやスモールマウスのポジジョンが判るのは大きなアドバンテージになります。

ガーミン公式スポンサードプロトーナメンターであるTOP50の佐々プロが桧原湖で実釣テストした映像を見るとルアーに反応してバイトするまでの映像が収まっています。

ここまで水中の様子が把握できるとルアーの種類・アクション・カラーの違いによるバスの反応が手に取るように判りますのでPanoptix LiveScope（パノプティクスライブスコープ）はゲームチェンジャーになり得るアイテムだと思います。

当店ではPanoptix LiveScope（パノプティクスライブスコープ）を取り付けたデモ艇を用意しております。事前にご連絡・日程調整させて頂ければ湖上で実際の映像をお見せする事も可能です。ガーミン魚探のご相談・ご質問はハーツファインダー高橋（TEL 090-3470-1858)まで、お気軽にご連絡ください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミンクイックドローコミュニティのご紹介

以前、等深線と言えば2D振動子で記録した水深データをリーフマスター（旧Dr.Depth)というソフトを購入してPCで等深線を作製、そのデータを魚探に表示させることが主流でした。等深線の作製に興味があってもソフトが英語表記であることが高いハードルとなり、一部のアングラーが使用する程度でした。

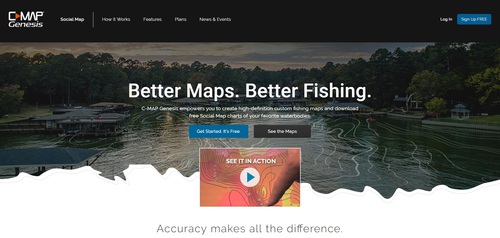

その後、ローランスがC-MAP Genesis(旧Insigt Genesisi)の運用を始めたことでソフトを購入することなく、Web上で比較的簡単に等深線を作図することが可能になりました。

近年は魚探本体で自動等深線を作図・表示できるようになり、自分だけの等深線をその場で簡単に作れるようになった事で、今まで以上に等深線を意識した釣りをする方が多くなってきました。

とはいえ、アメリカの広大なフィールドの等深線をひとりで作図していく作業は時間がかかることから、効率よく等深線を作製できるようユーザー同士が作図した等深線データを同じメーカーの魚探を持ってる人同士でシェアできるサイトを各魚探メーカーが用意。これにより、データがアップロードされてる湖であれば、魚探掛けをしなくても事前に他のユーザーがアップロードした等深線データを手に入れる事ができるようになりました。

今回は各社等深線シェアシステムのひとつ、ガーミン社のガーミンコネクトクイックドローコミュニティをご紹介します。

シェアした等深線データを利用できるガーミン魚探は、GPS・クイックドローコンターズ内蔵のSDカードスロット搭載モデルです。

まず、下記リンクのサイトにアクセスしてください。

https://connect.garmin.com/en-US/start/quickdraw

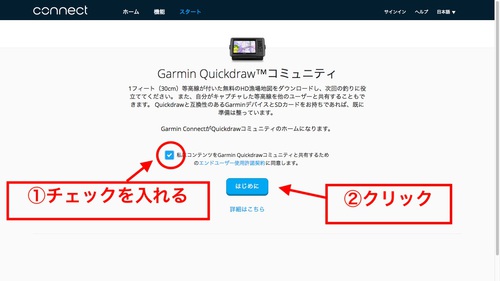

最初に右上の「Eiglish▽」と書いてあるところをクリックして日本語を選択するとサイト全体が日本語表示となります。その上で使用許諾にチェックを入れて、「はじめに」をクリックしてください。

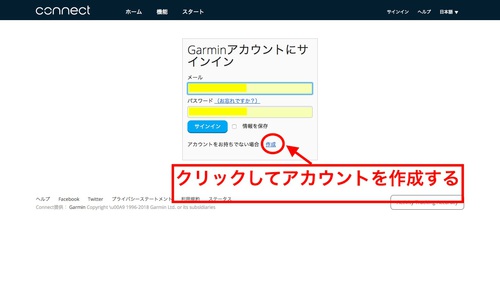

新規に利用するには、サインイン画面よりアカウントを作成する必要があります。「作成」をクリックしアカウントを作成してログインしてください。

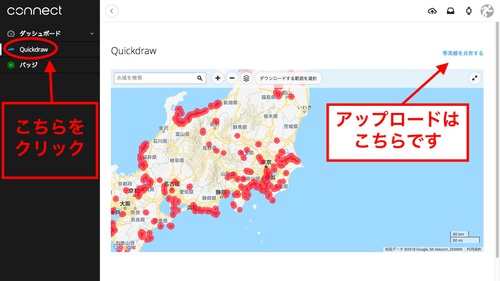

アカウントを作成・サインインし「Quickdraw」をクリックすると世界地図が表示され、等深線データが登録されてるエリアが赤く色付けされておりダウンロードが可能です。ご自身の等深線データをアップロードするには右上の「等高線を共有する」から行います。

今回はダウンロード方法に絞ってご紹介します。

希望の湖の位置の縮尺を拡大していくと等深線が表示されます。桧原湖はほぼ全域の等深線がアップロードされてます。

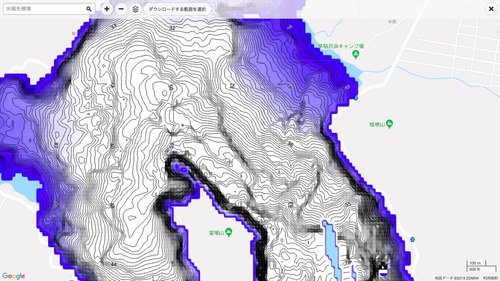

さらに拡大していくとより詳細な等深線が表示されます。写真は桧原湖早稲沢周辺です。これを見てるだけでも釣りに行く前の想像が膨らみます。

画面上部にある「ダウンロードする範囲を選択」を選択すると選択フレームが表示されるので、希望の範囲を指定し、「ダウンロード開始」をクリックしてください。

ダウンロードしたデータを、魚探で使用してるSDカードへ保存して魚探本体へSDを挿入すると、データが読み込まれ、読み込む魚探に設定されたクイックドロー用深度陰影に変更された状態で等深線が表示されます。

表示された等深線を元に気になるスポットをご自身で細く等深線データを記録していくことで、より詳細な等深線図を新たに作成する事が可能です。

昔は膨大な時間とガソリンを使って把握していた湖の地形が、湖に出なくても簡単に手に入れることのできるクイックドローコミュニティ。湖の状況を把握するスピードが飛躍的にアップするツールになります。

桧原湖以外にも亀山ダム等の等深線データがアップロードされていますが、まだアップロードされていない湖沼も多くありますので、ガーミン魚探ユーザーの皆さんで多くのデータをアップ・シェアして頂ければと思います。

ガーミン魚探のご相談・ご質問は、ハーツファインダー高橋（TEL 090-3470-1858)まで、お気軽にご連絡ください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミン超高精細スキャンソナーシステムをテストしました。

ついにリリースされた、話題のガーミンサイドビュー・クリアビュー専用超高精細スキャンソナーシステムGCV20＋GT34TM 振動子セット（以下UHDシステム）。

霞水系ではどのような映り方をするのか！？テストしてきました！

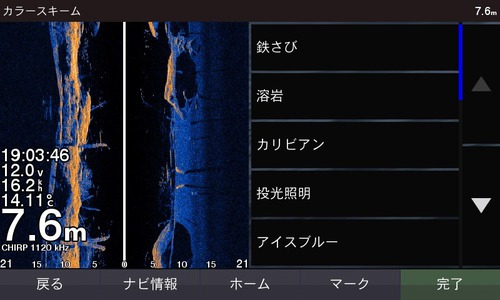

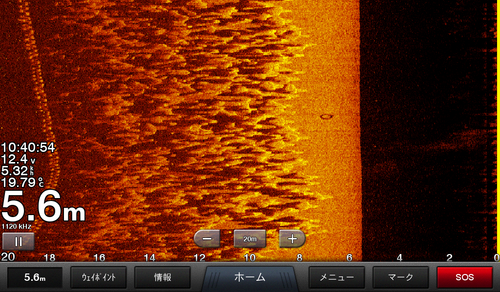

UHDシステムは振動子よりサイドビューで1120khz、クリアー（ダウン）ビューで800khzの高周波帯音波を発信する事で、詳細に水中の情報を捉え魚探に写真描写で表示させることができるシステムです。

接続できる機種はGPSMAPシリーズ・ECHOMAP Plus 75・95sv・AQUAMAPシリーズで、サイドビュー回路を持たないモデルでも、イーサネット接続することで超高精細なサイド＆クリア（ダウン）ビューを表示させることができます。

同封パーツは発信回路と魚探接続用のイーサネットポートからなるソナーブラックボックスと、専用振動子GT34-TMとなっており、魚探本体と接続するためのイーサネットケーブルや樹脂マウントも同封されております。

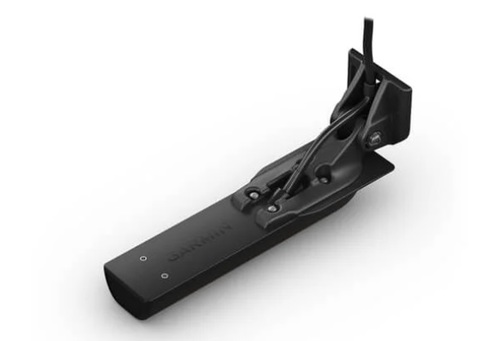

振動子サイズは長さ198mm、幅39mm、厚み22mmと近年の高性能振動子としてはコンパクトサイズでバスボートのトランサムにはもちろん、トランサム用アダプターを使用してレンタルボート用のサイドマウントポールへの取り付けやエレクトリックモーター用アダプターを使用することでエレキモーターヘッドへの取り付けも可能です。

ソナーブラックボックスサイズはIPX7防水仕様となっており、サイズは縦190mm、横250mm、厚み60mm、個別に電源の確保が必要です。イーサネットポートが3つ装備されハブとしての機能もありますので、イーサネットポートがひとつしかない魚探でもpanoptix等のイーサネット機器の同時接続も可能です。

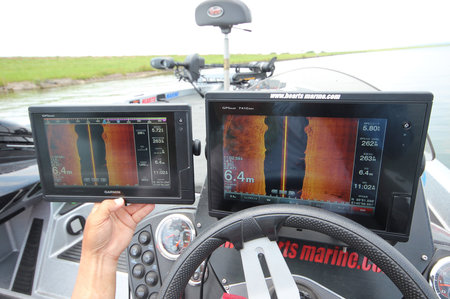

GPSMAP922xsを使用して常陸利根川のメジャーなインビジブルストラクチャーを探査してきた画像をご紹介します。

まずは水門前に広がる石畳とブレイク下の沈み物の画像です。石畳の輪郭が鮮明に出ていますね。

次にブレイク沿いに3艇の沈船が沈む画像です。沈船の骨格の判別できます。また左側のチョコレート護岸末端に組まれてるシートパイルの凹凸も確認できます。

最後は積み上げられたテトラがディープまで続くエリアです。テトラのさらに沖にタイヤが沈んでるのも、はっきり確認できますね。

このテトラ帯の上をクリアービューで確認するとテトラの形や組まれてる数、隙間の有無が明確に判別できます。

従来の455khz振動子でもインビジブルストラクチャー存在の把握には十分でしたが、今回リリースされたUHDシステムでは映像の輪郭がよりハッキリ出るので、ストラクチャーの細かい形まで映像化することができます。

高精細画像魚探の選択に一石を投じたガーミン魚探。 Panoptix live Scope発表など新技術を次々投入するなど目が離せませんね！

当店では超高精細スキャンシステム GCV20＋GT34ｰTM振動子セットのデモ機を用意しておりますので、実際の映像を見て確認したい方はお気軽にハーツファインダー高橋(TEL 090-3470-1858)かお問い合わせメールまでご連絡ください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミン Panoptix LiveScope！

【2018/08/06追記】

ガーミン公式スポンサードプロトーナメンターであるTOP50の佐々選手が桧原湖で実釣テストした映像をご覧ください。落下するルアーに反応するバスの様子やバイトの瞬間など今までの魚探では考えられない映像が鮮明に記録されています！

ライブスコープのご予約は下記リンクからどうぞ。

http://heartsselect.shop-pro.jp/?pid=134020706

革新的なソナーテクノロジーを次々に提案し続けるガーミンからUltra High Definition Sonar System（ウルトラハイデフィニションソナーシステム）に続く新技術、Panoptix LiveScope（パノプティクスライブスコープ）が発表されました！

Panoptix LiveScope（パノプティクスライブスコープ）は他のGPS魚探メーカーにはない、前方を探査できるPanoptix（パノプティクス）という3Dライブソナーが進化したものです。

百聞は一見に如かず！まずは動画をご覧ください。

今までのPanoptix（パノプティクス）は2Dのライブ映像（ライブビューフォワード）でした。

ライブビューフォワード

Panoptix LiveScope（パノプティクスライブスコープ）はボートを静止した状態でも最大で60m先までのストラクチャーはもちろん、ベイトフィッシュの動きや対象魚がルアーに反応している様子など静止画ではなくカメラで撮影されたかのような動画映像を見ることができます。

Panoptix LiveScope（パノプティクスライブスコープ）は前方を見るLiveScope Forward（ライブスコープフォワード）と直下を見るLiveScope Down（ライブスコープダウン）の2種類があり、いずれの映像もひとつの振動子で見ることができます。

LiveScope Forward（ライブスコープフォワード）

LiveScope Down（ライブスコープダウン）

使用できるモデルはGPSMAPシリーズはもちろん、ECHOMAP Plus 75sv・95svでも可能です。日本での発売時期は9月頃、価格は税別30万円です。

攻めの姿勢が続く、ガーミン魚探。気になる方はお気軽にハーツファインダー高橋(TEL 090-3470-1858)かお問い合わせメールまでご連絡ください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミン Ultra High Definition Sonar System！

攻めの姿勢が続くガーミンからUltra High Definition Sonar System（ウルトラハイデフィニションソナーシステム）が発表されました。

Ultra High Definition Sonar System（ウルトラハイデフィニションソナーシステム）はサイドビュー・クリア（ダウン）ビューの画像をより鮮明にするシステムです。

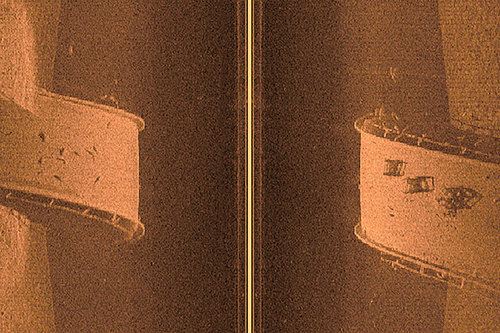

沈船でしょうか？確かに鮮明になってますね

Ultra High Definition Sonar System（ウルトラハイデフィニションソナーシステム）はGCV20というユニットとGT34という振動子で構成されています。

通販はこちら：http://heartsselect.shop-pro.jp/?pid=129499764

バスフィッシングにお勧めの振動子GT52のクリア（ダウン）ビュー・サイドビューの周波数は455・800kHzでしたが、GT34は800・1200kHzとなり、ハミンバードの MEGA IMAGINGと同じ周波数です。

デモ画像を見る限り、MEGA IMAGINGに近い画像ですね

使用できるモデルはGPSMAPシリーズはもちろん、ECHOMAP Plus 75sv・95svでも使用可能です。日本発売は5月下旬、楽しみですね。

ECHOMAP Plus 75sv・95svにマルチタッチを採用してローランスElite-Tiシリーズに戦いを挑んだと思ったら、Ultra High Definition Sonar System（ウルトラハイデフィニションソナーシステム）でハミンバードの MEGA IMAGINGに戦いを挑むガーミン魚探。

気になる方はお気軽にハーツファインダー高橋(TEL 090-3470-1858)かお問い合わせメールまでご連絡ください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

今週末はキープキャスト。

今週末は名古屋でキープキャストが開催されます。

当店としてブース出展するわけではないのですが、当店の魚探担当であるハーツファインダーの高橋がガーミンブースに2日間常駐いたします。

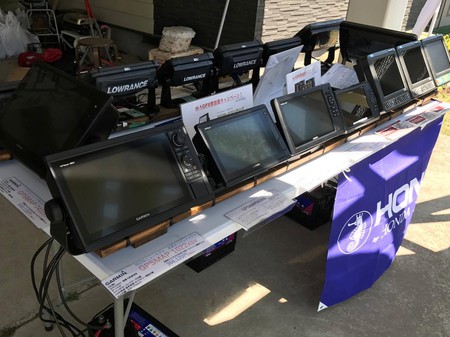

また、H-1グランプリブースでは横浜のフィッシングショーで好評でした4大GPS魚探メーカーの売れ筋モデルを展示いたします。

高橋は常駐しませんが、全モデルを見て触って比較できる絶好の機会なので是非、H-1グランプリブースに足をお運びくださいませ。どうしても聞きたいことがございましたらガーミンブースにお越しください。

いつもお世話になっているエレキの修理屋さん・ノースウェーブさん・テッケルさんは例年通り、合同で出展されます。

エレキの修理屋さん・ノースウェーブさんは恒例のスピードくじを実施。

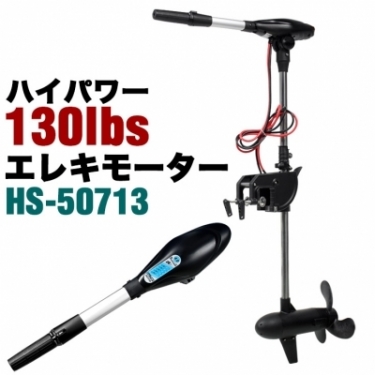

エレキの修理屋さんブースでは昨年同様、ウルトレックスの実機展示＆エレキの解体ショーが実施されます。また、巷で話題のハイガーの新商品110＆130ポンドハンドエレキの実機が展示されます。

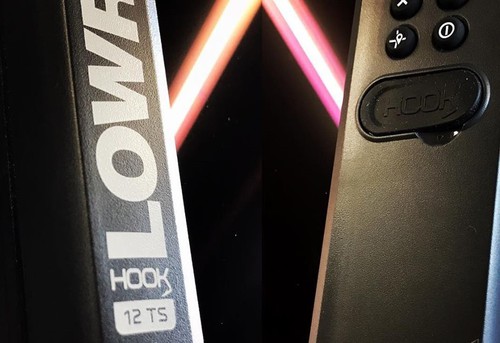

ノースウェーブさんのブースではローランスの各種実機展示はもちろん、今春発売予定のHOOK2が初お披露目となります。

テッケルさんブースは恒例の色塗り体験を実施。

また、テッケルCAP・チョーカーのポッパーチューン・スプリンカーのテールを使ったスイムジグを限定販売いたします。

是非、エレキの修理屋さん・ノースウェーブさん・テッケルさん合同ブースにも足をお運びください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミン ECHOMAP Plus 75sv・95svについて重要なお知らせ。

【2019/04/16追記】

2019年4月上旬にリリースされたソフトウェアによりイーサネットケーブルにて最大8台で地図や等深線の共有ができるようになりました。例えばコンソール側のECHOMAP Plus 95・75svで等深線を作図するとリアルタイムでフロント側のECHOMAP Plus 95・75svで見ることができます。（注：フロント側のECHOMAP Plus 95・75svに記録されるわけではありません）2019年6月発売予定のECHOMAP Ultraシリーズとネットワークしても同様に共有できます。ただし、GPSMAPシリーズとは共有できません。

【2018/03/27追記】

3月下旬にリリースされたソフトウェアによりECHOMAP Plus（エコーマッププラス）75sv・95svを最大8台、イーサネットケーブルでネットワークすることで振動子情報・GPSポイントの共有が可能になりました。尚、地図情報やクイックドローコンターズで作製した等深線情報は共有できません。また、WIFI接続によるモバイル機器での表示・操作はできません。NMEA0183のヘディング情報は2台をデータ共有ケーブル（NMEA0183）で接続することで共有可能です。

ECHOMAP Plus（エコーマッププラス）75sv・95svについて重要なお知らせです。

ECHOMAP Plus（エコーマッププラス）75sv・95svの発表時にNMEA0183ネットワークでポイント共有できるとお知らせいたしましたが、できないことが判明しました。NMEA0183ネットワークでポイント共有できることを前提に購入したお客様、購入検討をされていたお客様にはご迷惑とご心配をお掛けしたことをお詫びいたします。

※ECHOMAP Plus 45cv・65cv はNMEA0183ネットワークでポイント共有できます

予定では3月末にリリースされるソフトウェアによりイーサネットケーブルにてポイント共有と振動子情報の共有ができるようになります。

赤丸印のイーサネットポートを利用します

このソフトリリースにより上位機種しかできなかった振動子情報の共有が可能となることでECHOMAP Plus（エコーマッププラス）75sv・95svはGPSMAPシリーズとechoMAPシリーズの間となる新しいモデルという位置づけになります。

尚、ECHOMAP Plus（エコーマッププラス）75sv・95svはNMEA0183ネットワークでのポイント共有できないことから現時点では従来のechoMAPシリーズやSTRIKER Plusシリーズ、STRIKERシリーズとはポイント共有できないのでご注意ください。また、echoMAPシリーズにあるイーサネットポートを利用してのネットワークもできません。

今回の事例以外にも確認できていない事項もございますので判り次第、ご報告させていただきます。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミンGPS魚探の湖沼MAP、全面リニューアル！

ECHOMAP PlusやSTRIKER Plusシリーズのリリースで魚探戦争に旋風を巻き起こしてるガーミンGPS魚探。唯一の欠点！？とも言えた湖沼MAPが全面リニューアル！Water View Mapとしてリリースされます！！

従来の湖沼MAPは小規模河川や汽水域河川の一部が表示されておらず、お客様のメインフィールドによっては使いづらい地図でした。そこで当店ではお客様に少しでも快適に使っていただけるよう、航跡による作図で湖岸線データを作成・表示するサービスにて対応してきました。

オリジナルで作成した常陸利根川や北利根川のMAP

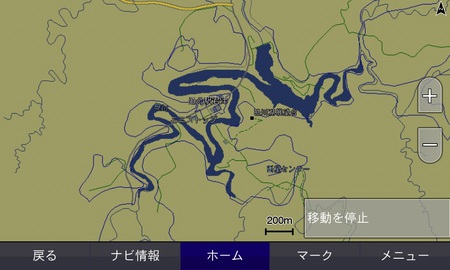

オリジナルで作成した片倉ダムMAP

新しくリリースされるWater View Mapは今まで表示されていなかったエリアの大半が表示されます。

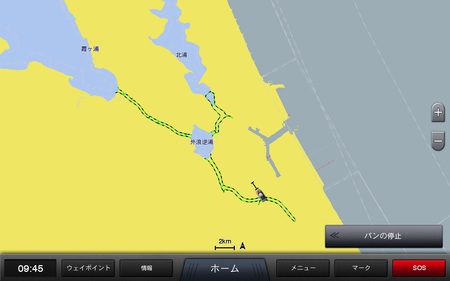

外浪逆浦から常陸利根川

片倉ダムもご覧の通り。

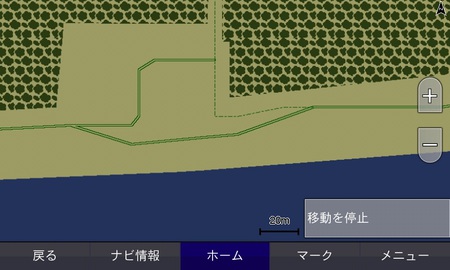

拡大しても湖岸線は比較的、滑らかな描写です。

青色表示されていない小規模河川であっても周辺地図が表記されていますので使い勝手は悪くないと思います。

利根川下流域の一部は青色表示されていませんが湖岸線はあります

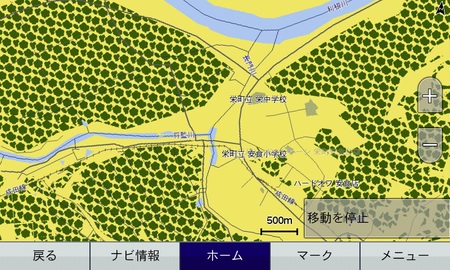

長門川は湖岸線表示がありません・・・

湖岸線があったほうがいいなぁ・・・とお思いのお客様には当店オリジナル湖岸線をインストールすることで・・・

長門川の湖岸線が表示されます

尚、Water View Mapは従来の湖沼MAPのようにユーザーがダウロードすることはできません。各ディーラーがSDカードにインストールして配布・販売することになります。

当店ではWater View Mapにお客様が希望するオリジナル湖岸線を加えて『ガーミン Water View Map ハーツマリンエディション2018』として配布・販売、当店でガーミンGPS魚探をご購入して頂ければ無料でプレゼントさせて頂きます。以前、当店でガーミンGPS魚探をご購入されたお客様への配布については別途、ご案内いたします。

ガーミンGPS魚探通販サイト：http://heartsselect.shop-pro.jp/?mode=grp&gid=1601724

今冬の大人気モデル、ECHOMAP Plus 95svの即納在庫もございます。

通販サイト：http://heartsselect.shop-pro.jp/?pid=126036341

進化を続けるガーミンGPS魚探が気になる方はお気軽にハーツファインダー高橋(TEL 090-3470-1858)かお問い合わせメールまでご連絡ください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミンSTRIKER Plus！

先日のechoMAP Plus紹介ブログには大きな反響を呼びましたが、ガーミンの攻勢はそれだけに留まりません！

低価格のエントリーモデルとして人気のSTRIKERにSTRIKER Plusシリーズが加わり、9インチ画面もラインナップされました。

◆クイックドローコンターズ◆

GPSMAP・echoMAPシリーズに搭載されていた自動等深線作図機能「クイックドローコンターズ」がSTRIKER Plusシリーズにも搭載されます！STRIKERは低価格を実現するためGPSは白地図表示＆SDカードスロットがないモデルなので等深線は白地図上へ描かれ、等深線のデータは本体内部のメモリーに保存されます。広さにして90km×90km分の記憶容量を持っているので、ご自身のホームレイクの大半を記録できるだけの容量を有しています。

◆驚愕のコストパフォーマンス◆

サイドビュー・クリア（ダウン）ビュー・2Dカラー魚探というオールインワンモデルでありながら10万円を切る価格で販売されていたSTRIKERシリーズはSTRIKER Plusシリーズになってもその流れを踏襲しています。

9インチモデルSTRIKER Plus 9sv
オールインワン振動子GT52-HW-TMセット　本体価格136,080円（税込）

7インチモデルSTRIKER Plus 7sv

オールインワン振動子GT52-HW-TMセット　本体価格96,120円（税込）

大きな進化を遂げたSTRIKER Plusシリーズ、7インチモデルが10万円以下、9インチモデルは14万円以下と、他の追従を許さないコストパフォーマンスを実現しています。

サイドビュー・クリア（ダウン）ビュー・2Dカラー魚探・自動等深線作図機能・白地図のGPSプロッターというエントリーモデルとしては十分すぎるスペックを持ったSTRIKER Plusシリーズ。発売は2018年1月中旬。ただ今、予約を受け付け中です！

通販サイト：http://heartsselect.shop-pro.jp/?mode=cate&cbid=1224172&csid=21

気になる方はお気軽にハーツファインダー高橋(TEL 090-3470-1858)かお問い合わせメールまでご連絡ください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミン ECHOMAP Plus！

【2019/04/16追記】

【2018/02/06追記】

ECHOMAP Plus（エコーマッププラス）シリーズはNMEA0183ネットワークによるポイント共有ができないこと、イーサネットケーブルによりポイント＆振動子情報の共有が可能になることが判りました。詳しくは下記ブログをご覧ください。

参照ブログ：http://www.heartsmarine.com/201802/echomap-plus.html

今春から取り扱いを始めたガーミン魚探。

QUICKDRAW CONTOURS（クイックドローコンターズ）という自動等深線作図機能やPanoptix（パノプティクス）という3Dソナーによるライブビューというガーミン独自の機能などが注目されて多くのお問い合わせを頂いた一年でした。

そんなガーミン魚探の人気モデルechoMAPシリーズにECHOMAP Plus（エコーマッププラス）シリーズが加わることになりました！

◆マルチタッチ！◆

ECHOMAP Plus（エコマッププラス）シリーズ最大の特徴は7＆9インチモデルに採用されたマルチタッチ画面です。

他メーカーも含めてマルチタッチを実装しているのは高級モデルが主流でしたが、ガーミンはエントリーモデルにも採用しました。動画を見るとHOME画面も従来からマルチタッチのGPSMAPに似た画面に変更されています。

画面横にはアシストキーを配置。

赤枠で囲ってあるキーはショートカットキーで使用頻度の高い画面を保存、キーを押すと登録した画面が表示できます。これらにより操作性が大幅に向上すると思われます。

◆Wi-Fi搭載！◆

ECHOMAP Plus（エコーマッププラス）シリーズの7＆9インチモデルにはWi-Fi機能も搭載。

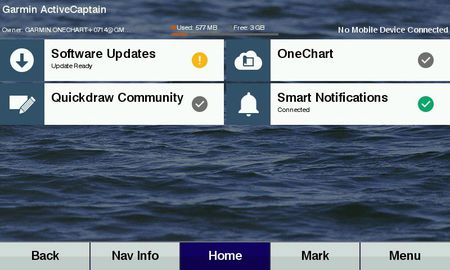

タブレットからGPS魚探を操作したり、ガーミンが提供する無料アプリActiveCaptainによりQuickdrawコミュニティとのやり取りやシステムアップデートが容易になります。

◆ビックリ価格！◆

QUICKDRAW CONTOURS（クイックドローコンターズ）・Panoptix（パノプティクス）・~~NMEA0183ネットワークによるポイントの同時入力~~、NMEA2000ネットワークによる外部アンテナ・ヘディングセンサーの利用など従来のechoMAPシリーズの機能はそのままに新たにマルチタッチ＆Wi-Fi機能を搭載したECHOMAP Plus（エコーマッププラス）シリーズ。大幅に付加価値が向上したにもかかわらず、echoMAPシリーズの同じ画面サイズと同価格！

9インチモデルECHOMAP Plus 95sv　本体価格150,120円（税込）

オールインワン振動子GT52-HW-TMの組み合わせで193,320円（税込）

7インチモデルECHOMAP Plus 75sv　本体価格117,720円（税込）

オールインワン振動子GT52-HW-TMの組み合わせで160,920円（税込）

サイドビュー・クリア（ダウン）ビュー・2Dカラー魚探・自動等深線作図機能・マルチタッチ画面という今、最もユーザーが望んでいる機能がすべて備わったECHOMAP Plus（エコーマッププラス）シリーズ。発売は2018年1月中旬。ただ今、予約を受け付け中です。

通販サイト：http://heartsselect.shop-pro.jp/?mode=cate&cbid=1224172&csid=20

気になる方はお気軽にハーツファインダー高橋(TEL 090-3470-1858)かお問い合わせメールまでご連絡ください。

今まで以上に攻めの姿勢を感じるガーミン魚探。今後が楽しみです！

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

みちびき打ち上げ成功！

昨日、準天頂衛星みちびき4号機を搭載したH2Aロケット36号機が鹿児島県の種子島宇宙センターから打ち上げられ、衛星を予定の軌道に投入、打ち上げが成功しました。

参照：http://www.sankei.com/life/news/171010/lif1710100005-n1.html

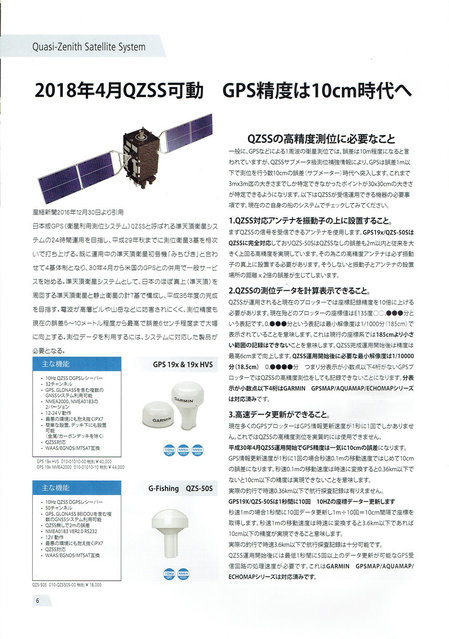

みちびき（準天頂衛星システム）とは、準天頂軌道の衛星が主体となって構成されている日本の衛星測位システムのことで、英語ではQZSS（Quasi-Zenith Satellite System）、日本版GPSと呼ぶこともあります。

4機以上の衛星で衛星測位は可能ですが、安定した位置情報を得るためには、8機以上の衛星が見えることが必要とされています。しかし、GPS衛星は地球全体に配置しているため、地球の裏側で見えない衛星があり、どの地点でも概ね6機程度しか見ることができませんでした。 2018年春にみちびきが4機体制になると、このうち3機はアジア・オセアニア地域の各地点では常時見ることができます。これでみちびきはGPSと一体で利用でき、GPS衛星6機とみちびき3機を合わせて8機以上となるため、安定した高精度測位を行うことが可能になります。

参照：http://qzss.go.jp/overview/services/sv01_what.html

これにより数メーターの誤差があった測位が1メートル以下になると期待されています。

GPS魚探ではすでにガーミン魚探の代理店であるG-FISHINGさんがQZSSに対応したGPSアンテナを発売しており、本体もGPSMAPシリーズ・echoMAPシリーズ共に対応しています。

ローランスも代理店のジムクォーツさんがQZSS対応の66チャンネルのGPSアンテナを開発済み。近日中に発売予定です。

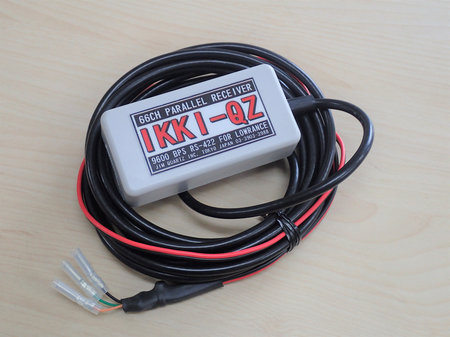

IKKI-QZ（NMEA0183）

気になる方は090−3470−1858（高橋）までお問い合わせください　

HDSシリーズやElite-Tiシリーズ本体もQZSSの運用が開始されたら速やかに対応ソフトをリリースする予定でPoint-1もソフトのバージョンアップでQZSSに対応予定とのことでした。

来春以降、GPS魚探の重要性が今まで以上に高まり、釣りのスタイル自体が激変しそうなQZSSの運用。今から楽しみですね。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミンってどうなんですか！？ネットワーク編

ガーミンってどうなんですか！？シリーズ。

参照ブログ：http://www.heartsmarine.com/201705/1-7.html

参照ブログ：http://www.heartsmarine.com/201705/post-991.html

最終回はガーミンGPS魚探のネットワークについてお伝えいたします。

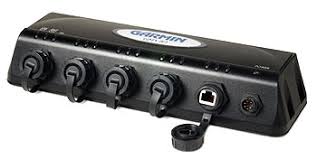

ガーミンGPS魚探にはNMEA0138の共有ケーブルを利用したネットワークとイーサネットケーブルを利用したネットワークの2種類があります。

【NMEA0138によるネットワーク】

NMEA0138によるネットワークはechoMAPシリーズやSTRIKERシリーズに使用されるもので一方のechoMAP・STRIKERでポイント入力するともう一方のechoMAP・STRIKERにポイントが同時入力（共有）されます。

言い方を変えればポイントの同時入力（共有）しかできません。

それに対してイーサネットによるネットワークはGPSMAPシリーズに使用されるもので一方のGPSMAPでポイント入力するともう一方のGPSMAPにポイントが同時入力（共有）されるのはもちろん、クイックドローのデータを共有したり、魚探映像を共有することができます。

【クイックドローデータの共有】

ガーミンのネットワークに関して一番多いのが『コンソール側の魚探で作成したクイックドローデータはフロントの魚探で確認できるの！？』というご質問です。

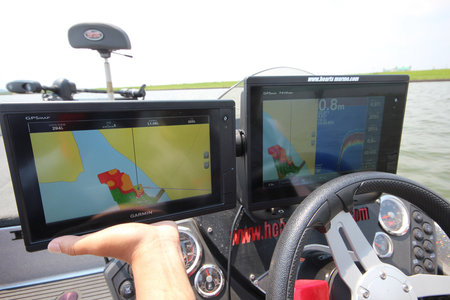

実際に当店デモ艇に装着しているGPSMAP7410xsvにGPSMAP1022xsvをイーサネットケーブルでネットワークしてクイックドロー機能を使用してみると・・・

両機にリアルタイムでクイックドロー機能で作図された等深線が表示されます。つまり、運転しながら作成した等深線をすぐにフロントの魚探で見ながら釣りをすることができるのです。

GPSMAP7410xsvとGPSMAP922xsとの組み合わせでも同様です。ちなみにフロントの魚探にはデータ保存用のSDカードは必要ありません。コンソール側の魚探に記録されたデータをイーサネットケーブルを介してモニターしているのです。

【魚探映像の共有】

次に多いのが『サイドビュー回路を内蔵しているGPSMAPシリーズにサイドビュー回路を内蔵していないGPSMAP922xsをネットワークするとGPSMAPシリーズのサイドビューを共有できるの！？』というご質問です。

これも実際に当店デモ艇に装着しているGPSMAP7410xsvにGPSMAP922xsをイーサネットケーブルでネットワークすると・・・

サイドビュー回路を内蔵していないGPSMAP922xsでもGPSMAP7410xsvのサイドビュー映像を見ること（共有）ができます。

これによりコンソールはサイドビュー回路を内蔵しているGPSMAPシリーズを装備してフロントにはサイドビュー回路を内蔵していないGPSMAP922xsやGPSMAP722xsを装備することでコストを抑えた組み合わせでのネットワーク構築も可能です。

【ヘディングセンサーの共有】

ガーミン魚探に使用できるヘディングセンサーにはNMEA0183を介して接続するHD-10DIなどとNMEA2000を介して接続するスティディーキャストがあります。単体の場合、すべてのヘディングセンサーが使用できますが、NMEA2000ネットワークの場合はTカプラーなどの配線キットが必要になるのでNMEA0183を介して接続するヘディングセンサーがお勧めです。

複数台をイーサネットケーブルでネットワークしている場合はNMEA0183を介してHD-10DIをひとつの魚探に接続するだけでネットワーク上にある魚探すべてで共有できます。

イーサネット対応していないechoMAPシリーズをNMEA0183でネットワークするとNMEA0183を介して接続するHD-10DIなどのヘディングセンサーが使用できません。その場合はNMEA2000を介して接続するスティディーキャストを使用することになります。

3回に分けてガーミンGPS魚探についてお伝えしましたが、いかがだったでしょうか。

ちょっと理解しづらいところもあったかもしれませんが、当店でご購入頂いたお客様にはGPS魚探専任スタッフが取り付け方法や操作方法の疑問点や不具合に対して電話やメールで完全サポート致します。ご購入の相談・お問い合わせは090−3470−1858（HEARTS FINDER 高橋）までお気軽にご連絡ください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS FINDER ブログ

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミンってどうなんですか！？振動子編

前回、機種の違いについてお伝えしたガーミンのGPS魚探。

参照ブログ：http://www.heartsmarine.com/201705/1-7.html

今回はガーミンってどうなんですか！？と言わせる要因のひとつになっている振動子についてです。

ガーミンのカタログには30種類もの振動子が掲載されています。

ガーミン2017年カタログ：https://indd.adobe.com/view/0eb79ba2-225c-447a-8b68-34e16f091703

振動子の機能でカテゴリー分けされているのでバスフィッシング向きなのか、海釣り向きなのか、一見すると理解しづらいところがあります。更に振動子のコネクターが4pin・8pin・12pinとあって余計に判りづらくしています。ここではバスフィッシングに最適な浅場用振動子をご紹介します。

◆オールインワン振動子はGT52HW-TM

ハミンバードの振動子やローランスのトータルスキャン振動子と同じ、サイドビュー＆クリア（ダウン）ビュー＆2D画像が見れるオールインワン振動子としてお勧めなのがGT52HW-TM（12pin）になります。

長さは15.5cmでエレキのモーター内に収まる大きさで振動子ポールにも装着しやすく、レンタルボートユーザーにも扱いやすい振動子です。（5月のロットからブラケットが樹脂製になりました）

サイド＆クリア（ダウン）ビュー回路が内蔵されているGPSMAP7400xsvシリーズ、GPSMAP1222・1022xsvシリーズ、echoMAPsvシリーズは本体側の振動子コネクターが12pinなのでGT52HW-TMが直接、接続できます。

本体側の振動子コネクターが4pin×2のSTRIKER7svには12pin振動子→4pin×2変換ケーブルを介して使用することになります。

◆走行中の水深測位はインハル振動子がお勧め

オールインワン振動子ではバスボートで走行中に水深が表示されないのでは！？とご心配な方にはサイド＆クリア（ダウン）ビュー振動子とインハルタイプの2D振動子というふたつの振動子を設置します。お勧めはGT30-TM（12pin）とP72（8pin）との組み合わせか2D振動子もチャープとなるGT30-TM（12pin）とGT8HM-IH（8pin）との組み合わせです。

本体側に12pinと8pinのふたつの振動子コネクターがあるGPSMAP7400xsvシリーズはふたつの振動子を直接、接続できます。本体側に12pinの振動子コネクターしかないGPSMAP1222・1022xsvシリーズ、echoMAPsvシリーズは12pin振動子＋8pin振動子→12pin本体変換ケーブル（Yケーブル）を介して接続します。

◆クリア（ダウン）ビュー・2DだけでいいならGT20-TMかGT22HW-TM

バスボートのバウ側ではクリア（ダウン）ビュー・2D画像で十分って方も少なからずいらっしゃいます。チャープのクリア（ダウン）ビューと通常2D画像ならGT20-TM（8pin）という振動子がお勧めです。

GT20-TMは8pinですから本体側に12pinと8pinのふたつの振動子コネクターがあるGPSMAP7400xsvシリーズは直接、接続できます。また、GPSMAP922xs・722xsシリーズも本体側が8pin振動子コネクターなので直接、接続できます。

本体側に12pinの振動子コネクターしかないGPSMAP1222・1022xsvシリーズ・echoMAPsvシリーズの場合は8pin振動子→12pin本体変換ケーブルを介して接続することになります。

2D画像もチャープがいいならGT22HW-TM（8pin）がお勧めです。

◆未来！？が見える3Dライブソナー

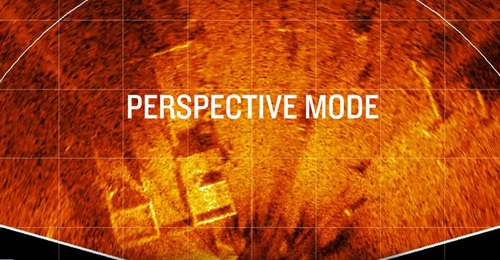

他のGPS魚探メーカーにはない振動子が前方を探査できるPanoptix（パノプティクス）という3Dライブソナーです。バスフィッシングにお勧めなのはトローリングモーターに取り付けることができるPS21とPS31です。

PS21はライブビューフォワードとフロントビューフォワードが見れる振動子でPS31はライブビューフォワードとフロントビューフォワードに加えてリアルビュー3Dが見ることができます。

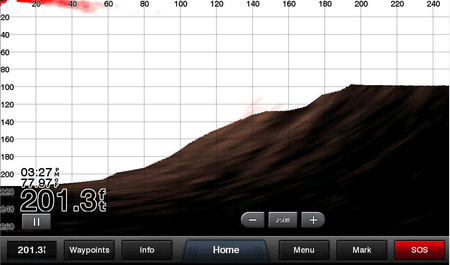

ライブビューフォワード

フロントビューフォワード

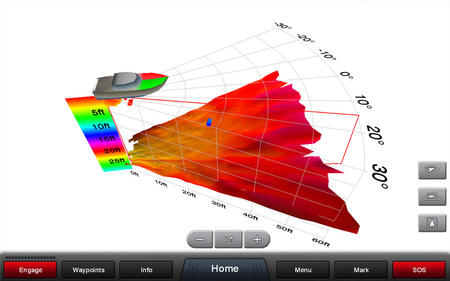

リアルビュー3D

参照：https://explore.garmin.com/en-US/panoptix/

通常の魚探画像はボートが動くことで過去の画像を表示しますが、3Dライブソナーはボートが動いていなくても前方が探査できてボート前方のベイトの群れやルアーへの反応、障害物やブレイクまでの距離などが確認できます。GPSMAP7400xsvシリーズ、GPSMAP1222・1022xsvシリーズ、GPSMAP922xs・722xsシリーズ、echoMAPsvシリーズで使用することができます。

当店では会員さんはもちろん、湖上から当店ドックまでの自走や牽引しての愛艇の持ち込み、レンタルボート・アルミボートユーザーの方などすべてのお客様に対応致します。各メーカーのデモ機も見て触って頂けます。気になる方がいらっしゃいましたらお気軽に0299-77-9212かお問い合わせメールにてご相談ください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミンってどうなんですか！？

この春から取り扱いを始めたガーミンのGPS魚探。

最近、お客様から『ガーミンってどうなんですか！？』という聞かれ方をされます。これは話題のGPS魚探とは言え、周りで使っている人が少なくて実機を見たこともなければ触ったこともない人が多いからだと思います。また、カタログを見ると本体機種や振動子の種類が多くて何を選べばよいのかよく判らないのも理由のひとつではないかと思います。

今回はガーミン魚探をご存知の方が多いローランス魚探と対比しながら説明したいと思います。

ローランス魚探で最も売れているのがElite-Tiシリーズです。

Elite-Tiシリーズはオールインワン振動子でサイドスキャン・ダウンスキャン・2Dすべての画像が見れて外部アンテナやヘディングセンサーに対応、2台をNMEA2000ネットワークすることでポイントの同時入力が可能なタッチモデルです。

Elite-Tiシリーズに似ているガーミン魚探はechoMAPシリーズになります。

echoMAPシリーズはオールインワン振動子でサイドビュー・クリアビュー・2Dすべての画像が見れて外部アンテナやヘディングセンサーに対応、2台をNMEA0183ネットワークすることでポイントの同時入力が可能なキーパッドモデルです。また、Elite-Tiシリーズにはない自動等深線作図機能クイックドローコンターズを有しています。

ローランスの上位機種となるのがHDSシリーズ。

HDSシリーズはオールインワン振動子でサイドスキャン・ダウンスキャン・2Dすべての画像が見れて外部アンテナやヘディングセンサーに対応、2台をイーサネット＆NMEA2000ネットワークすることでポイントの同時入力はもちろん、ポイント共有やネットワーク上にある振動子すべての画像を共有可能なマルチタッチモデルです。

HDSシリーズに似ているガーミン魚探はGPSMAP7400シリーズになります。

GPSMAP7400シリーズはオールインワン振動子でサイドビュー・クリアビュー・2Dすべての画像が見れて外部アンテナやヘディングセンサーに対応、2台をイーサネットによるガーミンネットワークすることでポイントの同時入力はもちろん、ポイント共有やネットワーク上にある振動子すべての画像を共有可能なマルチタッチモデルです。もちろん、HDSシリーズにはない自動等深線作図機能クイックドローコンターズを有しています。また、GPSMAP1222＆1022はキーパッドモデルではありますが、GPSMAP7400シリーズと同様の機能を有しています。

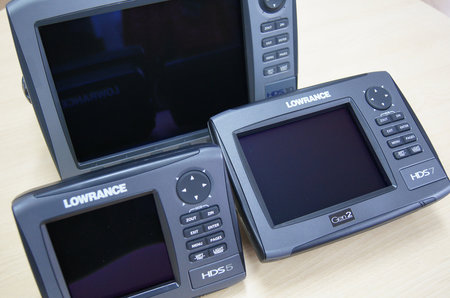

以前、発売されていたHDSのGen1＆Gen2（キーパッドモデル）シリーズ。

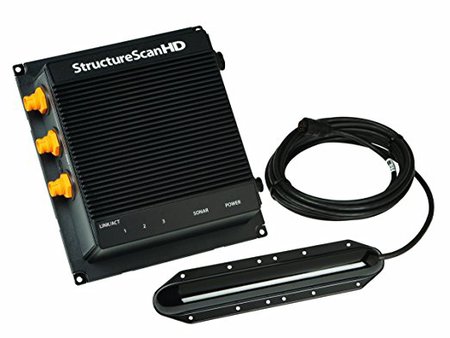

HDSのGen1・Gen2（キーパッドモデル）シリーズは別売りのストラクチャースキャンユニットを介してサイドスキャン・ダウンスキャン画像を見るモデルでした。

外部アンテナやヘディングセンサーに対応、2台をイーサネット＆NMEA2000ネットワークすることでポイントの同時入力はもちろん、ポイント共有やネットワーク上にある振動子すべての画像を共有可能でした。

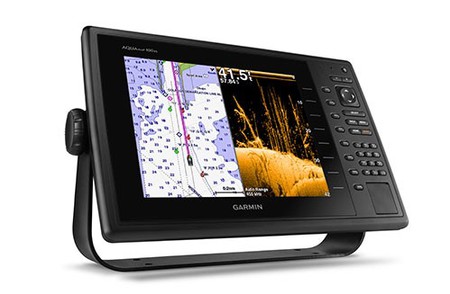

HDSのGen1・Gen2シリーズに似ているのがGPSMAP922＆722やAQUAMAPシリーズになります。

GPSMAP922＆722やAQUAMAPシリーズは2Dやとクリアビューを見ることはできますが、サイドビューは別売りのユニットGCV10を介して見ることができるモデルです。

外部アンテナやヘディングセンサーに対応、2台をイーサネットによるガーミンネットワークすることでポイントの同時入力はもちろん、ポイント共有やネットワーク上にある振動子すべての画像を共有可能です。もちろん、自動等深線作図機能クイックドローコンターズを有しています。

対比したことで判りやすくなったのかどうか！？ちょっと不安ですが、少しはイメージしやすくなったのではないでしょうか。

当店では会員さんはもちろん、湖上から当店ドックまでの自走や牽引しての愛艇の持ち込み、レンタルボート・アルミボートユーザーの方などすべてのお客様に対応致します。気になる方がいらっしゃいましたらお気軽に0299-77-9212かお問い合わせメールにてご相談ください。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

GPS魚探のデモ機が充実してきました！

今年から力を入れている各メーカーのGPS魚探のご紹介。

H-1GPXでは全戦でブース出展予定です！

先日、ハミンバードのHELIX 10 CHIRP MEGA SI GPS G2Nも入荷して各メーカーの主要モデルの店頭デモ機が充実してきました。

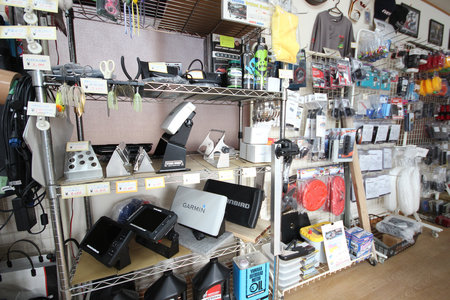

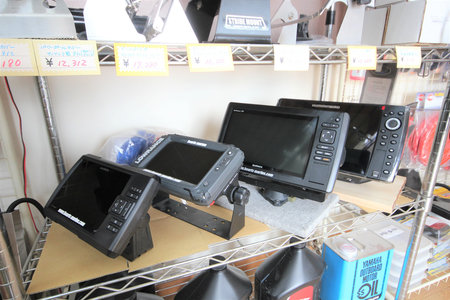

現在の店頭デモ機は以下の通りですべて見て触って頂けます。

　　・ローランス：Elite-7Ti　・　HDS-9Gen3Touch

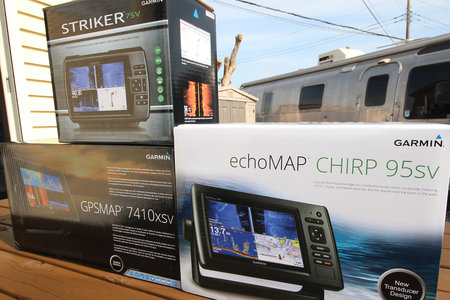

　　・ガーミン：GPSMAP7410xsv　・　echoMAP95sv　・　STRIKER7sv

　　・ハミンバード：HELIX 10 CHIRP MEGA SI GPS G2N

G.W.明けにはHDS Carbonも入荷予定です。振動子プロテクターや振動子ポールなど周辺パーツの在庫も豊富にございます。今シーズン、GPS魚探の新規購入やグレードアップをお考えのお客様がいらっしゃいましたらお気軽にご来店・ご相談くださいませ。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

H-1グランプリに各メーカーのGPS魚探を展示します！

今週末、H-1グランプリ第1戦が新利根川で開催されます。

当店では当日、トーナメントディレクターの鈴木美津男さん、本多電子さん、ジムクォーツさん、岡田商事さん、G-FISHINGさんのご協力で各メーカーの主要GPS魚探を展示することになりました！

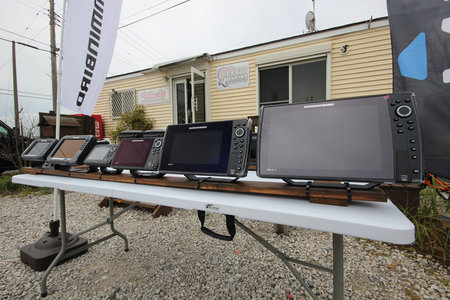

予行演習してみました！

展示機は最新モデルをご用意できました。ローランスはデリバリーが始まったばかりのHDS carbonとElite Ti、ハミンバードはメガイメージングを搭載したG2Nモデル、ガーミンはGPSMAP・echoMAP・STRIKER、ホンデックスはBoモデル。

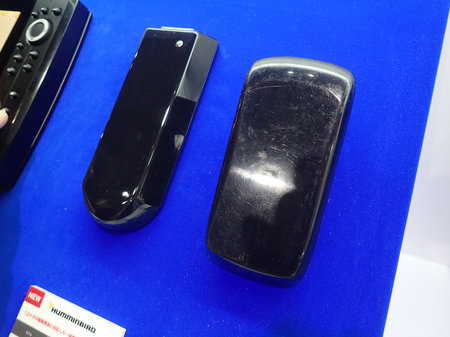

振動子プロテクターなども展示します。

ボートショー以外にこれだけのモデルを見て触って頂ける機会はない！と言い切れるほどの品揃えです。各メーカーのカタログもたくさんご用意しております。

明日は当店でも見て触って頂けます。気になるモデルがございましたらお気軽にご来店ください。

では、H-1グランプリに参加する皆さん、当日はよろしくお願いいたします！

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

GPS魚探機能の名称の違い。

新たに取り扱いを始めたガーミンGPS魚探。

浅知恵を付けるのにちょっと苦労したのが、GPS魚探機能の名称の違いです。今更ですが、名称の違いを整理したいと思います。

ボートの両サイドや直下を写真のような画像で探査できる機能を有名にしたのはハミンバード。

両サイドの写真画像をサイドイメージ、直下の写真画像はダウンイメージという名称です。後発のローランスは両サイドの写真映像をサイドスキャン、直下の写真画像はダウンスキャンと呼んでいます。

これに対してガーミンは両サイドの写真画像をサイドビュー、直下の写真画像はクリアビュー（以前はダウンビュー）と呼んでいます。

話題の自動等深線作図機能はハミンバードの場合はオートチャートライブ、ガーミンの場合はクイックドローコンターズという名称になります。

ここまでは何とかなるのですが、GPS魚探のネットワークとなると簡単ではなくなります。

まずハミンバードの場合、ネットワークはイーサネットのみです。これでポイントや振動子の共有ができます。

ローランスの場合はElite TiシリーズのNMEA2000によるポイント共有やNMEA2000対応機種のネットワークの場合とHDSシリーズのイーサネットによるポイントや振動子の共有というネットワークの2種類があります。

ガーミンになるとechoMAPなどのNMEA0183によるポイント共有とイーサネットを使用したガーミンネットワークというポイントやクイックドローコンターズ、振動子の共有というネットワークの2種類があります。

ローランスではポイント共有にも使うNMEA2000をガーミンではNMEA2000対応の外部アンテナや船外機とのネットワークのみに使用します。また、ガーミンではポイント共有に使用しているNMEA0183をローランスではヘディングセンサーRASHIN-422の接続に使用します。

このように同じ機能なのに名称が違ったり、同じ名称なのに使い方が違うことがあるのでお客様に誤解を与えないように気を付けて説明したいと思います。

HEARTS MARINE公式Facebookページ

HEARTS SELECT スタッフブログ（新）

HEARTS RENTAL 釣果情報

HEARTS GUIDE SERVICE　ブログ

もご覧下さいませ！

ガーミンGPS魚探の取り扱いを始めました！

このほど当店では日本正規代理店であるG-FISHINGさんと契約、ガーミンGPS魚探の取り扱いを始めることになりました。

日本ではホンデックス一択だったGPS魚探の世界にサイドイメージに代表される革新的な機能で大きくシェアを伸ばしたローランスとハミンバード。暫くはこの2大メーカーの一騎打ちが続くと思いきや、割って入ったのがガーミンです。

ガーミンのGPS魚探を取扱うにあたり、QUICKDRAW CONTOURS（クイックドローコンターズ）という自動等深線作図機能やPanoptix（パノプティクス）という3Dソナーによるライブビューという機能など、ガーミン特有の機能を説明できるようにカタログ等で浅知恵は付けましたが、お客様のニーズに応えるためには実際に使ってみないと判らないことも多いので各シリーズを取り寄せ。バスボートやレンタルボートに取り付けてガーミンの特徴や他メーカーとの違いを理解した上で当ブログで情報発信をしていきたいと思います。
